Universidad Nacional del Centro del Perú
Facultad de Arquitectura
Conjunto habitacional de interés social sostenible en la ciudad de Huancayo
Porta Espinoza, Kenyi Raúl Andreé Valerio Castillo, Geissler Wenny
Huancayo 2019
Esta obra está bajo licencia https://creativecommons.org/licenses/by/4.0/
Repositorio Institucional - UNCP
i
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
FACULTAD DE ARQUITECTURA
T E S I S
“CONJUNTO HABITACIONAL DE INTERES SOCIAL SOSTENIBLE EN LA CIUDAD DE HUANCAYO”
PRESENTADO POR:
BACH. ARQ. PORTA ESPINOZA, Kenyi Raúl Andreé BACH. ARQ. VALERIO CASTILLO, Geissler Wenny
PARA OPTAR AL TÍTULO PROFESIONAL DE:
ARQUITECTO
Huancayo - Perú
2019
ii Dedicatoria
A nuestros padres por su constante dedicación y nuestros familiares por brindarnos su apoyo incondicional.
iii
Agradecimiento
Nuestra gratitud a todos quienes fueron parte de nuestra formación académica y realización profesional.
Agradecer también al Dr. Armando Chávez Bellido, principal colaborador du rante este proceso, quien, con su conocimiento y guía permitió la conclusión de este trabajo.
iv INDICE
CAPÍTULO I ... 5
PLANTEAMIENTO DEL PROBLEMA ... 5
1.1. DESCRIPCIÓN DEL PROBLEMA ... 5
1.1.1. Definición del problema ... 5
1.2. FORMULACIÓN DEL PROBLEMA ... 11
1.2.1. Problema general ... 11
1.2.2. Problemas específicos ... 11
1.3. OBJETIVOS DE LA INVESTIGACIÓN ... 12
1.3.1. Objetivo general ... 12
1.3.2. Objetivos específicos ... 12
1.4. JUSTIFICACIÓN... 12
1.4.1. Justificación de sostenibilidad ambiental ... 12
1.4.2. Justificación de organización espacial... 12
CAPITULO II ... 14
MARCO TEÓRICO ... 14
2.1. ANTECEDENTES ... 14
2.1.1. Internacionales ... 14
2.2. BASES TEÓRICAS Y CONCEPTUALES ... 19
2.2.1. Arquitectura sostenible ... 19
2.2.2. Organización espacial ... 21
2.3. DEFINICIÓN DE TÉRMINOS BÁSICOS ... 22
2.3.1. Asentamiento Humano: ... 22
2.3.2. Sostenibilidad Ambiental:... 22
2.3.3. Materiales de construcción: ... 22
2.3.4. Aprovechamiento de recursos: ... 24
2.3.5. Fuentes energéticas alternas: ... 25
2.3.6. Reciclaje de aguas grises y pluviales: ... 30
2.4. HIPÓTESIS DE LA INVESTIGACIÓN ... 32
2.4.1. Hipótesis General ... 32
2.4.2. Hipótesis Específica... 32
2.4.3. Definiciones operacionales ... 32
2.5. OPERACIONALIZACIÓN DE LAS VARIABLES ... 32
v
A continuación, se muestra en la siguiente tabla la operacionalización de las
variables de la presente investigación. ... 32
CAPITULO 3:... 34
DISEÑO MÉTODOLOGICO... 34
3.1. TIPO Y NIVEL DE INVESTIGACIÓN ... 34
3.2. MÉTODOS DE LA INVESTIGACIÓN ... 34
3.3. DISEÑO DE INVESTIGACIÓN ... 34
3.4. POBLACIÓN Y MUESTRA ... 35
3.4.1. Población ... 35
3.4.2. Muestra ... 35
3.4.3. Técnicas de muestreo ... 36
3.5. TÉCNICA E INSTRUMENTO DE RECOPILACIÓN DE DATOS ... 36
3.5.1. Técnicas de investigación ... 36
3.6. TÉCNICA DE PROCESAMIENTO DE DATOS ... 37
CAPITULO 4:... 38
ANÁLISIS Y DISCUSIÓN DE RESULTADOS ... 38
4.1. RESULTADOS... 38
4.1.1. Resultados de la hipótesis general ... 38
4.2. DISCUSIÓN RESULTADOS ... 39
4.2.1. Optimización de recursos y materiales en la organización del espacio 39 4.2.2. Utilización de fuentes energéticas alternativas en la organización del espacio 39 4.2.3. Modalidades de reciclaje de aguas grises y pluviales en la organización del espacio... 39
4.3. CONCLUSIONES ... 40
4.4. RECOMENDACIONES... 40
CAPÍTULO 5 ... 43
PROPUESTA ARQUITECTONICA... 43
5.1. JUSTIFICACION DEL PROYECTO ... 43
5.1.1. De la propuesta del proyecto ... 43
5.1.2. Conceptualización del proyecto ... 43
5.1.3. Normativas y Reglamentación ... 43
5.2. ANALISIS DE LUGAR ... 44
5.2.1. Ubicación del terreno propuesto ... 44
5.2.2. Aspecto físico geográfico ... 46
vi
5.2.3. Aspecto físico ambiental ... 46
5.2.4. Aspecto físico urbano ... 47
5.2.5. Parámetros urbanísticos ... 48
5.2.6. Análisis vial y accesibilidad... 48
5.3. ANALISIS DEL USUARIO... 49
5.3.1. Análisis del usuario ... 49
5.4. PROCESO DE DISEÑO ARQUITECTONICO ... 50
5.4.1. Conceptualización de la idea ... 50
5.4.2. Partido arquitectónico ... 50
5.4.3. Programa arquitectónico ... 51
5.5. MEMORIA DESCRIPTIVA ... 52
5.5.1. Criterio espacial formal... 52
5.5.2. Criterio ambiental ... 52
5.5.3. Criterio estructural ... 52
5.5.4. Criterio de instalaciones eléctricas ... 52
5.5.5. Criterio de instalaciones sanitarias... 53
BIBLIOGRAFÍA ... 54
ANEXOS ... 56
ANEXO 01. Matriz de consistencia... 56
ANEXO 02: Encuesta Hogares ... 57
ANEXO 03: Programación arquitectónica ... 58
vii
ÍNDICE DE T ABLAS
Tabla 1 Crecimiento promedio anual por departamento. ... 5
Tabla 2 Tasa de crecimiento promedio anual en las provincias más pobladas... 6
Tabla 3 Tamaño promedio y calidad de ocupación de lotes residenciales en los Barrios Urbano Marginales según ciudad. ... 8
Tabla 4 Tipos de viviendas del distrito de Huancayo ... 9
Tabla 5 Materiales de construcción predominante en las paredes exteriores de las viviendas del distrito de Huancayo. ... 10
Tabla 6 Perfil de la vivienda de los asentamientos humanos de la sierra central ... 11
Tabla 7 Nivel de sostenibilidad de los materiales habituales de construcción... 22
Tabla 8 Valores límites máximos de transmitencia térmica (U) en W/m2K ... 28
Tabla 9 Valor de temperatura ambiente interior. ... 29
Tabla 10 Valores de 𝑇𝑒, 𝑇𝑒 𝑚𝑎𝑥, y Humedad Relativa (HR). ... 29
Tabla11 Operacionalización de variables: “Sostenibilidad ambiental en la organización espacial”... 33
Tabla 12 Resumen y diagnóstico del nivel de incidencia de la sostenibilidad ambiental en la organización espacial de los asentamientos humanos de Huancayo Metropolitano. ... 38
Tabla 13 Programa arquitectónico. ... 51
viii
INDICE DE FIGURAS
Figura 1. Población urbana que vive en barrios marginales, asentamientos
improvisados o viviendas inadecuadas, 2007 – 2016. (Porcentaje)... 7
Figura 2. Población urbana que vive en barrios marginales, asentamientos improvisados o viviendas inadecuadas, según departamento, 2016. (Porcentaje) ... 8

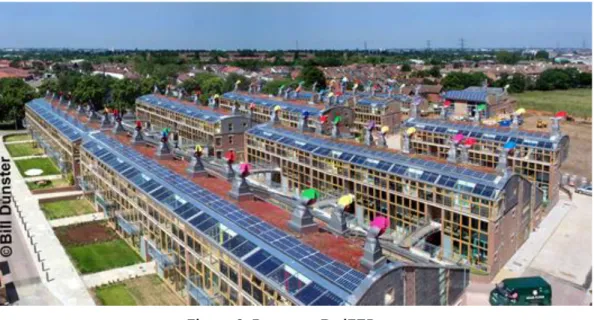

Figura 3. Proyecto BedZED ... 14
Figura 4 Proyecto BedZED (Vista de los espacios de circulacion) ... 15

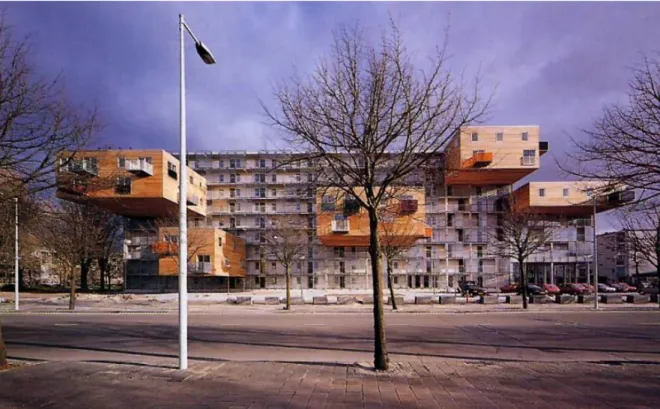

Figura 5. Proyecto WoZoCo (Vista Frontal) ... 16
Figura 6. Unidad Habitacional Aldana... 17
Figura 7. Proyecto Quinta Monroy ... 18
Figura 8. Bloques de Vivienda Puukuokka... 19
Figura 9. Guía básica de Sostenibilidad ... 20
Figura 10. Proceso de aprovechamiento de paneles ... 25
Figura 11. Diagrama de un sistema fotovoltaico ... 25
Figura 12. Orientación e Inclinación del panel Fotovoltaico ... 27
Figura 13. Condensaciones superficiales... 28
Figura 14. Trayectoria Solar ... 30
Figura 15. Esquema básico de reutilización de aguas grises ... 31
Figura 16. Equipo de reutilización de aguas grises con tratamiento físico – químico. ... 31
Figura 17. Esquema de investigación descriptiva... 34
Figura 18. Demanda Potencial y Efectiva de Viviendas ... 35
Figura 19. Elaboración del cálculo de Muestra a través del software “STAS 2.0”. .... 35
Figura 20. Nivel de incidencia de la sostenibilidad ambiental en la organización espacial de los Asentamientos humanos de Huancayo Metropolitano. ... 39
ix
Figura 21. Propuesta de terreno ... 45
Figura 22. Esquema básico de asoleamiento... 47
Figura 23. Equipamientos cercanos a la propuesta ... 48
Figura 24. Análisis vial y accesibilidad... 49
Figura 25. Zonificación ... 51
1 RESUMEN
La presente investigación describe la importancia de la vivienda como una necesidad básica del ser humano, esta necesidad se ha ido volviendo cada vez más inaccesible por la creciente demanda poblacional, solo abasteciendo a familias con un determinado nivel socioeconómico.
Según un estudio realizado por el Banco Interamericano de Desarrollo, se estima que una de cada tres familias de América Latina habita en viviendas precarias, deficientes de servicios básicos e inadecuadas condiciones de habitad.
Es propicio mencionar que una adecuada vivienda incluya criterios de sostenibilidad, planteándose diversas estrategias en cuanto se refiere a materiales eficientes, sistema energéticamente sustentable, optimizar los recursos, preservando así un verdadero confort térmico, y una mejor calidad de vida para las familias.
La sostenibilidad debe causar un impacto ambiental y así satisfacer las necesidades básicas de las familias que lo habitaran, adecuados usos de espacios, confort térmico y bienestar familiar.
2 ABST RACT
The present investigation describes the importance of housing as a basic need of the human being, this need has become increasingly inaccessible due to growing population demand, only supplying families with unicamerica economic power.
According to a study carried out by the Inter-American Development Bank, it is estimated that each of the families in Latin America lives in precarious homes, deficient in basic services and inadequate living conditions.
It is conducive to specify a private home that has sustainability criteria, planting various strategies in terms of updating efficient materials, energy sustainable system, optimization of resources, preserving and a true one.
Environmental sustainability must cause an environmental impact and meet the basic needs of the families that inhabit it, the proper use of spaces, thermal comfort and family well-being.
3
INT RODUCCIÓN
La sostenibilidad ambiental y la organización espacial, son fundamentales para las adecuadas condiciones de habitabilidad de la vivienda.
La arquitectura ecológica, como arquitectura sostenible, ha de consistir en proyectar con la naturaleza de una manera ambientalmente responsable, al tiempo que ha de suponer una contribución positiva. Conseguir simultáneamente esos dos objetivos mediante el proyecto es, probablemente,
el mayor reto que pueda afrontar el proyectista ecológico de hoy.
(Yeang, 2001, p.33)
Por lo tanto, la investigación se orienta en la importancia de la sostenibilidad ambiental en la organización de los espacios por habitar.
Dentro de este contexto, se busca determinar la incidencia de la sostenibilidad ambiental en la organización espacial de las viviendas de Huancayo, a fin de proponer una alternativa de solución arquitectónica en respuesta a la investigación.
En cuanto se refiere a la metodología de investigación, el presente estudio es de tipo descriptivo y de nivel aplicado, se empleó técnicas e instrumentos para medir el nivel de incidencia de la sostenibilidad ambiental y su significativa importancia en la organización de espacios de las viviendas.
La investigación se ha organizado en 5 capítulos. Para iniciar, en el Capítulo I
“Planteamiento del problema”, se describe la problemática de la investigación, en cuanto se refiere a la incidencia de la sostenibilidad ambiental en la organización espacial. En el Capítulo II “Marco teórico”, se analizaron algunas bases teóricas conceptuales tanto de la sostenibilidad ambiental como de la organización espacial.
En el Capítulo III “Metodología”, señala el tipo nivel y método de investigación empleado, En el Capítulo IV “Resultados y discusiones”, se presenta los resultados obtenidos del proceso de investigación , se verifica la hipótesis con las teorías mencionadas, para posteriormente realizar las conclusiones y recomendaciones. Por último, en el capítulo IV, se desarrolla la propuesta arquitectónica.
4
5
CAPÍTULO I
PLANTEAMIENTO DEL PROBLEMA
1.1. DESCRIPCIÓN DEL PROBLEMA 1.1.1. Definición del problema
Compartimos el ideal de una ciudad para todos, refiriéndonos a la igualdad en el uso y el disfrute de las ciudades y los asentamien tos humanos y buscando promover la inclusividad y garantizar que todos los habitantes, tanto de las generaciones presentes como futuras, sin discriminación de ningún tipo, puedan crear ciudades y asentamientos humanos justos, seguros, sanos, accesibles, asequibles, resilientes y sostenibles, y habitar en ellos a fin de promover la prosperidad y la calidad de vida para todos. Hacemos notar los esfuerzos de algunos gobiernos nacionales y locales para consagrar este ideal, conocido como “el derecho a la ciudad”, en sus leyes, declaraciones políticas y cartas.
Naciones Unidas (2017). Resolución aprobada por la Asamblea General el 23 de diciembre de 2016. Nueva Agenda Urbana 71(256), 3.
El fuerte crecimiento poblacional de la ciudad de Huancayo en las últimas décadas ha causado numerosos problemas en el déficit de viviendas. Las articulaciones desorganizadas han conllevado a un visible desorden urbano, ya que las familias se fueron instalando a medida que iba creciendo la ciudad formando así asentamientos humanos en las periferias. Cabe resaltar que muchas de estas familias son de escasos recursos económicos, con diversos problemas sociales y culturales las cuales habitan en condiciones precarias. Ver Tabla Nº1.
Tabla 1 Crecimiento promedio anual por departamento.
DEPARTAMENTO CIUDAD CAPITAL
POBLACION INCREMENTO
INTERCENSAL TASA DE CRECIMIENTO
PROMEDIO ANUAL (%)
2007 2017 ABS. (%)
TOTAL 13 889 283 16 049 568 2 160
285 15.6 1.5
Amazonas Chachapoyas 23 202 32 026 8 824 38.0 3.3
Ancash Huaraz 99 462 118 836 19 374 19.5 1.8
Apurímac Abancay 51 462 72 277 20 815 40.4 3.5
6
Arequipa Arequipa 806 782 1 008 290 201 508 25.0 2.3
Ayacucho Ayacucho 151 019 216 444 65 425 43.3 3.7
Cajamarca Cajamarca 161 215 201 329 40 114 24.9 2.2
Cuzco Cuzco 348 935 428 450 79 515 22.8 2.1
Huancavelica Huancavelica 40 004 49 570 9 568 23.9 2.2
Huánuco Huánuco 148 665 196 627 47 962 32.3 2.8
Ica Ica 232 054 282 407 50 353 21.7 2.0
Junín Huancayo 382 478 456 250 73 772 19.3 1.8
La Libertad Trujillo 766 082 919 899 153 817 20.1 1.8
Lambayeque Chiclayo 527 250 552 508 25 258 4.8 0.5
Lima y P. Callao Lima
Metropolitana 8 472 092 9 562 280 1 090
188 12.9 1.2
Loreto Iquitos 367 153 377 609 10 456 2.8 0.3
Madre de Dios Puerto Maldonado 57 035 85 024 27 989 49.1 4.1
Moquegua Moquegua 50 799 69 882 19 083 37.6 3.2
Pasco Cerro de Pasco 61 046 58 899 -2147 -3.5 -0.4
Piura Piura 377 896 473 025 95 129 25.2 2.3
Puno Puno 119 116 128 637 9 521 8.0 0.8
San Martin Moyobamba 39 250 50 073 10 823 27.6 2.5
Tacna Tacna 242 670 286 240 43 570 18.0 1.7
Tumbes Tumbes 91 365 96 946 5 581 6.1 0.6
Ucayali Pucallpa 272 251 326 040 53 789 19.8 1.8
Nota: Recuperado de Censos Nacionales de Población y Vivienda 2007 y 2017- INEI
El considerable crecimiento poblacion al en la ciudad de Huancayo del 2007 al 2017 es del 1.6 % anual, resaltando la inmigración de las provincias cercanas a la ciudad.
Ver Tabla Nº2.
Tabla 2 Tasa de crecimiento promedio anual en las provincias más pobladas.
PROVINCIA
POBLACION
TASA DE CRECIMIENTO PROMEDIO ANUAL (%)
2007 2017 2007-2017
Lima 7 605 742 8 574 974 1.2
Arequipa 864 250 1 080 635 2.3
Callao 876 877 994 494 1.3
Trujillo 811 979 970 016 1.8
Chiclayo 757 452 799 675 0.5
Piura 665 991 799 321 1.8
Huancayo 466 346 545 615 1.6
7
Maynas 492 992 479 866 -0.3
Cuzco 367 791 447 588 2.0
Santa 396 434 435 807 1.0
Ica 321 332 391 519 2.0
Coronel Portillo 333 890 384 168 1.4
Cajamarca 316 152 348 433 1.0
Sullana 287 680 311 454 0.8
San Román 240 776 307 417 2.5
Tacna 262 731 306 363 1.5
Lambayeque 259 274 300 170 1.5
Huánuco 270 233 293 397 0.8
Huamanga 221 469 282 194 2.5
Cañete 200 662 240 013 1.8
Nota: Recuperado de Censos Nacionales de Población y Vivienda 2007 y 2017- INEI
El déficit habitacional se ve reflejado en el porcentaje mínimo de la población con determinado nivel socioeconómico, pueda acceder a una óptima vivienda y en condiciones confortables; dejando un porcentaje mayor a las familias de bajos recursos. En las Figuras N°1 y N°2 muestra el porcentaje de población urbana que vive en barrios marginales, asentamientos improvisados o viviendas inadecuadas durante los últimos años y según departamento respectivamente.
Figura 1. Población urbana que vive en barrios marginales, asentamientos improvisados o viviendas inadecuadas, 2007 – 2016. (Porcentaje)
Fuente: Instituto Nacional de Estadística e Inf ormática - Encuesta Nacional de Hogares (ENAHO)
8
Figura 2. Población urbana que vive en barrios marginales, asentamientos improvisados o viviendas inadecuadas, según departamento, 2016. (Porcentaje)
Fuente: Instituto Nacional de Estadística e Inf ormática - Encuesta Nacional de Hogares (ENAHO

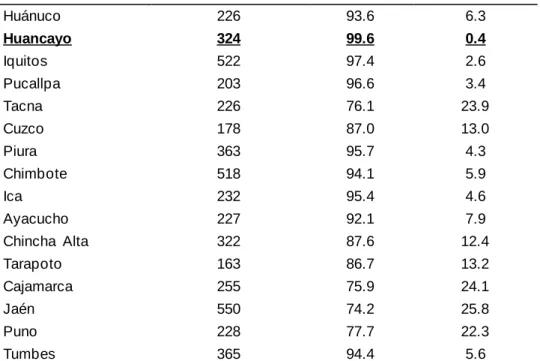

En la Tabla N°3 se muestra el tamaño promedio y calidad de ocupación de lotes residenciales en los Barrios Urbano Marginales o Asentamientos Humanos.
Tabla 3.
Tamaño promedio y calidad de ocupación de lotes residenciales en los Barrios Urbano Marginales según ciudad.
CIUDAD
TAMAÑO PROMEDIO RESIDENCIALES
OCUPADO (%)
DESOCUPADO (%)
Lima Metropolitana 262 95.2 4.8
Arequipa 313 92.7 7.3
Trujillo 268 90.5 9.5
Chiclayo 525 89.2 10.8
9
Huánuco 226 93.6 6.3
Huancayo 324 99.6 0.4
Iquitos 522 97.4 2.6
Pucallpa 203 96.6 3.4
Tacna 226 76.1 23.9
Cuzco 178 87.0 13.0
Piura 363 95.7 4.3
Chimbote 518 94.1 5.9
Ica 232 95.4 4.6
Ayacucho 227 92.1 7.9
Chincha Alta 322 87.6 12.4
Tarapoto 163 86.7 13.2
Cajamarca 255 75.9 24.1
Jaén 550 74.2 25.8
Puno 228 77.7 22.3
Tumbes 365 94.4 5.6
Nota: Recuperado de Censos Nacionales de Población y Vivienda 2007 y 2017- INEI
La ciudad Metropolitana de Huancayo tiene una extensión de 319,41 km² y su densidad poblacional es de 1,430.25 hab./km². La clasificación de las viviendas por tipo en el distrito de Huancayo, muestra una clara diferencia entre la propiedad horizontal (casas independientes) y la propiedad vertical (departamentos en edificio).
Ver Tabla Nº4.
Tabla 4 Tipos de viviendas del distrito de Huancayo
TIPO DE VIVIENDA TOTAL
38 176
Casa independiente 30 338
Departamento en edificio 3 937
Vivienda en quinta 2 135
Vivienda en casa de vecindad 1 588
Choza o cabaña 14
Vivienda improvisada 96
Local no dest. para hab. humana 68
Nota: Recuperado de Censos Nacionales 2017: XII de Población, VII de Vivienda- INEI
El material de construcción que predomina en Huancayo (distrito), es el llamado material noble (ladrillo o bloque de cemento) factible por su resistencia, seguido por el adobe; ya que era el material más usado décadas atrás y que hasta la actualidad
10
existen lugares de fabricación. Por último, se encuentran los materiales como tapia, quincha, piedra con barro, madera o tripley, que tienen menor número de viviendas.
Ver Tabla Nº 5.
Tabla 5 Materiales de construcción predominante en las paredes exteriores de las viviendas del distrito de Huancayo.
TIPO DE
VIVIENDA TOTAL
MATERIAL DE CONSTRUCCION PREDOMINANTE EN LAS PAREDES EXTERIORES DE LA VIVIENDA
LADRILLO O
BLOQUE DE CEMENTO
PIEDRA O SILLAR CON CAL O
CEMENTO
ADOBE TAPIA QUINCHA
PIEDRA CON BARRO
MADERA TRIPLEY
31 602 23 655 54 6 661 875 45 51 81 180
Casa
independiente 25 209 18 590 43 5 523 777 32 49 67 128
Departamento
en edificio 2 865 2 822 3 37 2 - - 1 -
Vivienda en quinta
1 931 1 285 7 573 52 6 - 8 -
Vivienda en casa de vecindad
1 496 904 1 518 42 7 - 4 20
Choza o
cabaña 4 - - - - - 2 - -
Vivienda
improvisada 29 - - - - - - 1 28
Local no dest.
Para hab.
humana
68 54 - 10 2 - - - 2
Nota: Recuperado de Censos Nacionales 2017: XII de Población, VII de Vivienda- INEI
Los servicios de agua, desagüe y electricidad son fundamentales en una vivienda, la siguiente tabla presenta perfiles del parque habitacional de los asentamientos humanos de la sierra central. El abastecimiento de agua y alcantarillado sanitario de red pública dentro de la vivienda tiene un porcentaje mayor, y el tipo de alumbrado eléctrico tiene un porcentaje de (82.4%). Ver Tabla Nº6.
11
Tabla 6 Perfil de la vivienda de los asentamientos humanos de la sierra central
SERVICIOS BASICOS ABASTECIMIENTO DE
AGUA ALCANTARILLADO SANITARIO TIPO DE ALUMBRADO Red pública
dentro de la vivienda
59.8% Red pública dentro de la
vivienda 41.6% Eléctrico 82.4%
Dentro del edif icio 8.6% Dentro del edif icio 5.9% Kerosene, vela,
generador 16.8%
Pilón uso publico 4.9% Pozo negro o séptico 18.9% Otros 0.7%
Pozo 1.0% Sobre acequia, canal o rio 1.4% No utiliza 0.1%
Camión cisterna 0.2% Sin servicio higiénico 32.3%
Rio, acequia,
manantial 19.6%
Otros 5.9%
TOTAL 100% 100% 100%
Nota: Recuperado de Situación de los barrios Urbanos-Marginales en el Perú (2004)
1.2. FORMULACIÓN DEL PROBLEMA 1.2.1. Problema general
¿De qué manera la sostenibilidad ambiental incide en la organización espacial de los asentamientos humanos de Huancayo Metropolitano?
1.2.2. Problemas específicos
• ¿De qué manera la optimización de recursos y materiales incide en la organización del espacio?
• ¿De qué manera la utilización de fuentes energéticas alternativas incide en la organización del espacio?
• ¿De qué manera las modalidades de reciclaje de aguas grises y pluviales incide en la organización del espacio?
12 1.3. OBJETIVOS DE LA INVESTIGACIÓN 1.3.1. Objetivo general
Determinar la incidencia de la sostenibilidad ambiental en la organización espacial de los asentamientos humanos de Huancayo Metropolitano.
1.3.2. Objetivos específicos
• Determinar la incidencia de la optimización de los recursos y materiales en la organización del espacio.
• Determinar la incidencia de la utilización de fuentes energéticas alternativas en la organización del espacio.
• Determinar la incidencia de las modalidades de reciclaje de aguas grises y pluviales en la organización del espacio.
1.4. JUSTIFICACIÓN
La sostenibilidad ambiental y la interacción con la organización del espacio generan diversas sensaciones y emociones en los individuos, por ello se debe explotar los mecanismos de sostenibilidad ambiental para así generar una arquitectura con adecuada organización espacial.
1.4.1. Justificación de sostenibilidad ambiental
En este sentido, “La búsqueda de soluciones arquitectónicas ecológicas que satisfagan nuestro empeño de integrar el entorno humano construido con el entorno natural de forma íntegra y enriquecedora.” (Yeang, citado en Garrido, 2009, p.XIV).
Por lo tanto, esta investigación analiza la importancia de los criterios ambientalmente sostenibles para proyectar espacios acordes a la habitabilidad y bienestar.
1.4.2. Justificación de organización espacial
Asimismo, “Una buena casa tanto puede ser algo solo como un conjunto numeroso que para realizarlo se haga necesario un salto conceptual de los componentes particulares a la visión general. Las opciones (…) representan las maneras de unir las partes.” (Charle Moore, Gerald Allen, Donlyn Lyndon, citado en Ching, 1982, p.177).
13
Esta investigación analiza la importancia de la organización espacial dentro y fuera de las viviendas, interactuando así los espacios internos con el entorno exterior.
14
CAPITULO 2:
CAPITULO II MARCO TEÓRICO
2.1. ANTECEDENTES 2.1.1. Internacionales
Los siguientes proyectos de referencia muestran la influencia sostenible en las viviendas de interés social, englobando factores económicos y ambientales.
a. Proyecto BedZED (Londres-Reino Unido)
El proyecto a cargo de arquitecto Bill Dunster, enmarca u n conjunto de 92 viviendas, un barrio netamente ecológico, que tuvo como objetivo principal la eficiencia energética, cero consumos de energías fósiles (carbón, gas y petróleo), métodos solares que incluyen adecuados sistemas de ventilación cruzada, optima luz natural, eficiente aislamiento térmico, máximo reciclaje, desarrollar agricultura próxima y uso responsable del agua.
Cabe resaltar que más de la mitad de las viviendas fueron exclusivamente para familias de poco ingreso, lo restante fue ofertado a precio del mercado, considerándose que algunos sobrecostos fueron amortiguados por la inserción de comercios y oficinas dentro del conjunto residencial.
Figura 3. Proyecto BedZED
Fuente: Recuperado de https://ecosistemaurbano.org/castellano/bedzed/
15
Las estrategias de diseño del proyecto relacionan los bloques residenciales de tres pisos con las áreas verdes, lo cual in fluye en la amplia iluminación natural que se logra.
Figura 4 Proyecto BedZED (Vista de los espacios de circulacion)
Fuente: Recuperado de http://geohabitar-ltda.blogspot.com/2015/09/bed -zed-vivir-en-un-barrio- ecologico-en.html
b. Proyecto WoZoCo ( Amsterdam-Holanda)
El proyecto planteado por la oficina de arquitectura y urbanismo MVRDV, tenía como objetivo principal desarrollar viviendas para los ancianos de la ciudad y equilibrar la demanda existente y hacer frente a los incrementos significados de la población, así como reducir el espacio geográfico.
Se proyecta espacios acordes a la necesidad del adulto mayor, como habitaciones individuales, cocina, balcones y jardines a lo largo de la residencia. Sobre los materiales empleados, se caracteriza la estructura de perfiles metálicos para definir los extensos voladizos que desempeñan un espacio confortable.
16
Figura 5. Proyecto WoZoCo (Vista Frontal)
Fuente: Recuperado de: https://wiki.ead.pucv.cl/Departamentos_Wozoco,_Amsterdam
c. Unidad Habitacional Aldana 11 (México)
La finalidad del proyecto fue dotar de más áreas verdes y espacios comunes que permitieran la convivencia social y confort de sus ocupantes.
La sostenibilidad del proyecto muestra un ahorro significativo en el servicio de agua, energía eléctrica y gas; señalando que el 60% de agua de lluvia se capta en tanques instalados en lo alto del edifico para el abastecimiento de riego de jardines. De igu al forma, el fluido que emerge de los lavabos se traslada a una planta de tratamiento para luego reutilizarlas en los baños y áreas de riego.
Se proyecta la instalación de calentadores solares ye n caso de días nublados existe un calentador de paso que sirve de relevo, un sistema basado en paneles solares durante el día y prestan iluminación exterior por las noches.
17
Figura 6. Unidad Habitacional Aldana
Fuente: Recuperado de: http://www.imcyc.com/revistacyt/oct10/artportada.htm
d. Proyecto Quinta Monroy (Chile)
El proyecto encabezado por el Arquitecto Alejandro Aravena, nace por la necesidad de ubicar en el mismo terreno a 100 familias que ocupan un terreno por más de 30 años en estado precarios.
Se logró el crecimiento vertical y horizontal de las viviendas, integrándose con áreas verdes y espacios comunes, se buscó una adecuada orientación solar y ventilación natural por medio de los patios comunes.
Se resalta que el proyecto logro satisfacer las necesidades básicas de sus ocupantes e inclusive se pretendió proyectar diversas formas de ampliación.
18
Figura 7. Proyecto Quinta Monroy
Fuente: Recuperado de: http://www.disenoarquitectura.cl/quinta-monroy-de-alejandro-aravena/
e. Bloques de Vivienda Puukuokka (Finlandia)
El edificio Puukuokka tiene la particularidad de componerse por elementos modulares prefabricados de madera laminada; este complejo de tres edificios de 6 a 8 pisos cuenta con 150 departamentos y una superficie de 10.000m2 aproximadamente.
El fin es ofrecer viviendas eco eficientes, asequible, y adaptables a sus habitantes. Es importante resaltar que el edificio piloto está a u n precio accesible, acorde a un modelo de financiamiento que consiste en alquilar la vivienda por 20 años para obtener la propiedad de la residencia.
19
Figura 8. Bloques de Vivienda Puukuokka
Fuente: Recuperado de: http://www.ecohabitar.org/un-edif icio-de-8-pisos-de-madera-en- f inlancia/
2.2. BASES TEÓRICAS Y CONCEPTUALES 2.2.1. Arquitectura sostenible
La arquitectura ecológica, como arquitectura sostenible, ha de consistir en proyectar con la naturaleza de una manera ambientalmente responsable, al tiempo que ha de suponer una contribución positiva. Conseguir simultáneamente esos dos objetivos mediante el proyecto es, probablemente, el mayor reto que pueda afrontar el proyectista ecológico de hoy.
(Yeang, 2001, p.33)
“Luis Garrido preciso que la Arquitectura Sustentable es aquella que satisface las necesidades de sus ocupantes, en cualquier momento y lugar, sin por ello poner en peligro el bienestar y el desarrollo de las generaciones futuras. Por lo tanto, la arquitectura sustentable implica un compromiso honesto con el desarrollo humano y la estabilidad social, utilizando estrategias arquitectónicas con el fin de optimizar los
20
recursos y materiales; disminuir al máximo el consumo energético, promover la energía renovable; reducir al máximo los residuos y las emisiones; reducir al máximo el mantenimiento, la funcionalidad y el precio de los edificios; y mejorar la calidad de la vida de sus ocupantes”. (L. Garrido, comunicación personal, 12 marzo de 2011)
La industria de la construcción absorbe el 50% de todos los recursos mundiales, lo que la convierte en la actividad menos sostenible del planeta. Sin embargo, la vida cotidiana moderna gira alrededor de una gran variedad de construcciones. Vivimos en casas, viajamos por carreteras, trabajamos en oficinas y nos relacionamos en cafeterías y bares. [...] Es evidente que algo debe cambiar, y los arquitectos, como diseñadores de edificios, tienen un importante papel que desempeñar en ese cambio (Edwards, 2004, p.1)
Figura 9. Guía básica de Sostenibilidad
Fuente: EDWARDS, BRYAN. Libro: “Guía básica de Sostenibilidad”, 2004.
DESARROLLO SOSTENIBLE
Arquitectura Sostenible
Materiales Sostenibles
Educación para la sostenibilidad
Proyecto Sostenible Construcción Sostenible
21 2.2.2. Organización espacial
…Las partes fundamentales pueden reunirse para constituir algo más que partes fundamentales. También pueden formar espacios, modelos y territorios exteriores.
Ponen en escena el acto más elemental que la arquitectura haya de representar. Para hacer que uno más uno sea más de dos debe lograrse que algo que se tenga por importante (hacer habitaciones, reunirlas o implantarlas en el terreno) haga algo más que también sea importante, hacer espacios habitables, fijar un modelo interior significativo o auspiciar otros reinos en el exterior. (Charle Moore, Gerald Allen, Donlyn Lyndon, citado en Ching 1982)
2.2.2.1. Espacio interior a otro
Con el propósito de dotar al espacio contenido de una mayor singularidad se Ie puede dar la misma forma que al contenedor, pero orientada de distinta manera, así se crea una trama secundaria y una serie de espacios residuales y dinámicos, inscritos en el interior del espacio mayor. (Ching, 1982, p.180)
2.2.2.2. Espacios conexos
La relación que vincula a dos espacios conexos consiste en que sus campos correspondientes se solapan para generar una zona compartida. Cuando dos espacios entrelazan sus volúmenes según este modelo, cada uno de ellos conserva su identidad y definición espacial, si bien la organización volumétrica será objetivo de variables interpretaciones. (Ching, 1982, p.182)
2.2.2.3. Espacios contiguos
El modelo de relación espacial más frecuente es la continuidad; esta permite una clara identificación de los espacios y que estos respondan, del modo idóneo a sus exigencias funcionales y simbólicas. El grado de continuidad espacial y visual que se establece entre dos espacios contiguos se supeditara a las características del plano que los une y lo separa. (Ching, 1982, p.184)
22
2.2.2.4. Espacios vinculados por otro común
Dos espacios a los que separa cierta distancia pueden enlazarse o relacionarse entre sí con el concurso de un tercer espacio, el cual actúa de intermediario. La relación que une a los dos primeros deriva de las características del tercero, al que están ligados por un nexo común. (Ching, 1982, p.186)
2.3. DEFINICIÓN DE TÉRMINOS BÁSICOS 2.3.1. Asentamiento Humano:
Se entiende por asentamiento humano a una agrupación urbana conformado por conjunto de viviendas o manzanas de viviendas precarias, sin infraestructura urbana ni servicios básicos.
2.3.2. Sostenibilidad Ambiental:
Capacidad de mantener los aspectos biológicos en su productividad a lo largo del tiempo, preservando los recursos naturales y fomentar la responsabilidad de los mismos para así cuidar el ambiente donde habitamos.
2.3.3. Materiales de construcción:
Dado que no siempre es posible utilizar materiales naturales en arquitectura, se debe elegir los más adecuados de todos cuantos fabrica el hombre.
Entonces, tal y como se ha dicho, el paso siguiente en el proceso de elección de materiales sostenibles es aprovechar al máximo la vida útil del material fabricado. Una mayor durabilidad implica una disminución del consumo energético relativo y al mismo tiempo una disminución de los recursos generados. (Luis Garrido, 2009)
Tabla 7 Nivel de sostenibilidad de los materiales habituales de construcción.
DESCRIPCION NOTA REAL
1 H.A. PREFABRICADO 7.48
2 PIEDRA NO LABRADA 7.39
3 VIDRIO 7.37
4 MADERA PESADA 7.32
5 MADERA TERMOTRATADA 7.15
6 H.A. PREFABRICADO CON FIBRAS 7.14
23
7 CAÑAMO - ROLLO 6.95
8 LANA DE OVEJA - ROLLO 6.91
9 H.A. PREFABRICADO ALIGERADO 6.88 10 H.A. PREFABRICADO ARCILLA EXPANDIDA 6.88
11 VIDRIO TEMPLADO 6.83
12 PANELES CEMENTO - MADERA 6.80
13 FIBRAS TEXTILES 6.79
14 MADERA LIGERA 6.78
15 ACERO 6.74
16 GRAVA 6.67
17 CELULOSA - GRANEL 6.65
18 ACERO INOXIDABLE A 6.59
19 ACERO INOXIDABLE B 6.59
20 LANA DE ROCA 6.35
21 HORMIGON EN MASA 6.31
22 POLIPROPILENO 6.28
23 BLOQUE DE HORMIGON 6.27
24 FIBRA DE MADERA PRENSADA 6.25
25 LAMINA DE CAUCHO NATURAL 6.17
26 PANELES FIBRAS MADERA ALTA DENSIDAD 6.16 27 PANELES FIBRA MADERA MEDIA DENSIDAD 6.16
28 PAJA 6.16
29 POLICARBONATO 6.13
30 ACERO CORTEN 6.13
31 POLIETILENO 5.97
32 ACERO GALVANIZADO 5.86
33 LOSETA CERAMICA CON ANCLAJE 5.81 34 LOSETAS BARRO COCIDO BAJA T 5.81
35 HORMIGON ARMADO IN SITU 5.76
36 PVC 5.76
37 PANALES FIBRAS MADERA BAJA DENSIDAD 5.75
38 METACRILATO 5.74
39 BALDOSA HIDRAULICA 5.74
40 PANELES CONTRACHAPADO DE MADERA 5.67
41 PANELES XPS LIBRE DE CO2 5.61
42 YESO 5.58
43 BLOQUES CERAMICOS 5.48
44 ADOBE 5.45
45 PANELES YESO - MADERA 5.41
46 PANELES FIBRA MADEERA CON RESINAS 5.39 47 LADRILLO CERAMICO COCIDO BAJA T 5.32 48 H.A. ALIGERADO (ARCILLA EXPENDIDO) IN SITU 5.31 49 H.A. ALIGERADO (AIRE) IN SITU 5.31
50 ZINC 5.11
51 LADRILLO CERAMICO HUECO 5.04
24
52 PINTURA A LA CAL 4.98
53 TRENCADIS 4.97
54 LADRILLO CERAMICO HUECO 4.95
55 LAMINA ASFALTICA 4.92
56 LASUR 4.91
57 MOSAICO CERAMICO 4.86
58 COBRE 4.66
59 LADRILLO CERAMICO PERFORADO 4.60
60 PINTURA A LOS SILICATOS 4.53
61 BETUN 4.30
62 LADRILLO CERAMICO VITRIFICADO 4.21
63 ALUMINIO 4.19
64 AZULEJO 4.13
65 LOSETAS CERAMICAS ( PORCELANICO) 4.06 66 LOSETAS CERAMICAS DOBLE COCCION 4.00
67 MELAMINA 3.92
68 PINTURA ORGANICA 3.31
69 ESPUMA - POLIURETANO 3.20
70 BARNIZ AL AGUA 2.47
71 PINTURA PLASTICA AL AGUA 2.42
72 BARNIZ 2.15
73 LACAS HIERRO 2.08
74 PINTURA PLASTICA 1.85
75 BARNIZ MARINO 1.80
Nota: Recuperado de Asociación Nacional para la Arquitectura Sostenible (ANAS), 2019.
2.3.4. Aprovechamiento de recursos:
El aprovechamiento de recursos debe estar ligada a la composición de los objetos arquitectónicos, dando como resultado una arquitectura sostenible que este inmersa a continuas renovaciones.
Existen tres tipos básicos de materiales: Materiales con dimensiones prestablecidas, materiales con dimensiones variables y materiales adimensionales. La primera genera mayor cantidad de residuos, mientras que la segunda puede optimizarse si se adoptan nuevas sintaxis arquitectónicas.
25
Figura 10. Proceso de aprovechamiento de paneles
Fuente: GARRIDO, LUIS. Libro: “Análisis de proyectos de arquitectura sostenible”, 2009.
2.3.5. Fuentes energéticas alternas:
Son las diversas fuentes de energía que provienen de los recursos naturales y fuentes inagotables, estas energías no contaminan el medio ambiente.
2.3.5.1. Paneles Solares (Sistema Fotovoltaico):
Los paneles o placas fotovoltaicas aprovechan la energía solar para transformarla en electricidad.
Se muestra el diagrama de un sistema fotovoltaico solar con sus elementos. Ver figura N° 11.
Figura 11. Diagrama de un sistema fotovoltaico
Fuente: Código Nacional de Electricidad - Utilización. Ministerio de Energía y Minas, 2006.
26
Matriz: Conjunto de paneles integrados mecánicamente con una estructura de soporte y cimentación, sistema de seguimiento de movimiento con respecto al sol, control térmico y otros componentes según se requiera, para así formar una unidad de producción de corriente con tinua.
Módulo: El más pequeño y completo ensamble de celdas solares interconectadas, protegidas del medio ambiente.
Panel: Ensamble de módulos sujetados mecánicamente entre sí, prealambrados para formar una unidad independiente.
Circuito de salida fotovoltaica: Conductores del circuito entre los circuitos de la fuente fotovoltaica y la unidad de acondicionamiento de potencia o los equipos de utilización de corriente continua.
Fuente de energía fotovoltaica: Matriz o conjunto de matrices que generan energía de corriente continua, a la tensión y corriente del sistema.
Circuito de fuente fotovoltaica: Conductores entre los módulos y desde los módulos al punto o puntos de conexión común del sistema de corriente continua.
Unidad de acondicionamiento de energía o inversor: Equipo que es utilizado para cambiar la tensión o la forma de onda, o para cualquier otra alteración o regulación, en la salida de la fuente de alimentación fotovoltaica.
Circuito de salida de la unidad de acondicionamiento: Conductores entre la unidad de acondicionamiento de energía y la conexión a la acometida, a la distribución o al equipo de utilización.
Celda solar: Dispositivo fotovoltaico básico que genera electricidad cuando está expuesto a la luz.
Con respecto al lugar de ubicación de los paneles fotovoltaicos, se instalan en terrazas, tejados, ventanas, paredes, siempre en cuando no deben existir obstáculos que generen sombra.
Los paneles fotovoltaicos deben estar orientados hacia el norte y mantener un ángulo de inclinación equivalente a la latitud del lugar de instalación más 10°. Ver Figura N° 12.
27
Figura 12. Orientación e Inclinación del panel Fotovoltaico Fuente: EM 080 Instalaciones con Energía Solar. RNE, 2009.
Con respecto a la superficie, para su instalación se considera la irradiación solar del lugar, potencia y energía que se requiere suministrar. Para los cálculos en el diseño arquitectónico se considera por cada kWp de paneles fotovoltaicos una superficie aproximada de 10m2, el peso del panel varia (se puede considerar 15 kg/m2); por otro lado, la estructura que soporta a los paneles varían de acuerdo al material utilizado.
2.3.5.2. Bioclimatismo:
Uno de los puntos importantes del diseño bioclimático es el manejo adecuado de la energía solar y de los materiales y sistemas constructivos como elementos básicos de la climatización natural. (Llanque, 2000, p.22)
2.3.5.2.1. Confort térmico
Es la sensación neutra de la persona con respecto a un ambiente térmico determinado.
La metodología de cálculo para obtener Confort térmico, inicia con ubicar en que zona bioclimática del Perú se encuentra el proyecto. Se deberá tener en cuenta las transmitancias térmicas máximas de los elementos constructivos de la edificación. La
28
transmitencia térmica (U) es el flujo de calor, dividido por el área y por la diferencia de temperaturas de los medios situados a cada lado del elemento que se considera (W/m2K). Ver Tabla N° 8.
Tabla 8 Valores límites máximos de transmitencia térmica (U) en W/m2K
ZONA
BIOCLIMATICA
TRANSMITANCIA TERMICA MAXIMA DEL MURO ( U muro)
TRANSMITANCIA TERMICA MAXIMA DEL TECHO ( U techo)
TRANSMITANCIA TERMICA MAXIMA DEL PISO ( U piso)
1. Desértico costero 2.36 2.21 2.63
2. Desértico 3.20 2.20 2.63
3. Interandino bajo 2.36 2.21 2.63
4. Mesoandino 2.36 2.21 2.63
5. Altoandino 1.00 0.83 3.26
6. Nevado 0.99 0.80 3.26
7. Ceja de montaña 2.36 2.20 2.63
8. Subtropical húmedo 3.60 2.20 2.63
9. Tropical húmedo 3.60 2.20 2.63
Nota: Recuperado de EM. 110 Conf ort Térmico y Lumínico con ef iciencia energética- RNE, Inc. 2014.
2.3.5.2.2. Condensaciones
Los muros, pisos y techos no deberán presentar humedades de condensación, por lo que la superficie interna deberá ser mayor a la temperatura roció.
Figura 13. Condensaciones superficiales
Fuente: EM 080 Instalaciones con Energía Solar. RNE, 2009.
Para hallar la temperatura superficial interior (𝑇𝑠𝑖).
Para muros: 𝑇𝑠𝑖 = 𝑇𝑖 – 𝑈𝑚𝑢𝑟𝑜 x 𝑅𝑠𝑖 x ( 𝑇𝑖 - 𝑇𝑒 ) Para techos: 𝑇𝑠𝑖 = 𝑇𝑖 – 𝑈𝑡𝑒𝑐ℎ𝑜 x 𝑅𝑠𝑖 x ( 𝑇𝑖 - 𝑇𝑒 )
29 Para pisos: 𝑇𝑠𝑖 = 𝑇𝑖 – 𝑈𝑝𝑖𝑠𝑜 x 𝑅𝑠𝑖 x ( 𝑇𝑖 - 𝑇𝑒 ) Donde,
𝑇𝑠𝑖 Temperatura superficial interior de la envolvente en °C.
𝑇𝑖 Temperatura del ambiente interior, en °C.
𝑇𝑒 Temperatura del ambiente exterior
U Transmitencia térmica de la envolvente ( muro, techo y piso) en W/ m2K.
𝑅𝑠𝑖 Resistencia térmica superficial interior, en m2 K/ W.
Tabla 9 Valor de temperatura ambiente interior.
EDIFICACION TEMPERATURA AMBIENTE
INTERIOR (𝑻𝒊), EN °C.
Vivienda 18
Nota: Recuperado de EM. 110 Conf ort Térmico y Lumínico con ef iciencia energética- RNE, Inc. 2014.
Tabla 10 Valores de 𝑻𝒆, 𝑻𝒆 𝒎𝒂𝒙, y Humedad Relativa (HR).
ZONA BIOCLIMATICA
VALOR DE 𝑻𝒆 (°C)
VALOR DE 𝑻𝒆 𝒎𝒂𝒙 (C)
VALOR DE HR (%)
4. Mesoandino 12 21 50
Nota: Recuperado de EM. 110 Conf ort Térmico y Lumínico con ef iciencia energética- RNE, Inc. 2014.
Con respecto a la resistencia térmica (R), que es la capacidad de cada material para resistir el paso de flujos de calor, se tiene los siguientes valores.
- 0.11 m2 K/W para muros
- 0.09 m2 K/W para techos y pisos 2.3.5.2.3. Conductividad térmica (k)
La conductividad térmica es la capacidad de cada material para dejar pasar el calor a través del mismo. Es lo opuesto a la resistencia térmica.
30 2.3.5.2.4. Higrotérmico
El confort higrotérmico se define como la ausencia de malestar térmico, la cual posee cada material de construcción.
2.3.5.2.5. Humedad Relativa (HR)
Es la humedad que contiene una masa de aire, en relación con la máxima humedad absoluta que podría admitir, sin generar condensación y conservando las mismas condiciones de temperatura y presión atmosférica.
2.3.5.2.6. Radiación solar (kWh/m2)
Es la energía proceden te del sol en forma de ondas electromagnéticas. La incidencia solar varía de acuerdo a la orientación de la fachada, teniendo en cuenta las estaciones del año.
Figura 14. Trayectoria Solar
Fuente: Recuperado de Ovacen- Diseño bioclimático, 2019.
2.3.6. Reciclaje de aguas grises y pluviales:
Las aguas grises que provienen de las duchas, lavamanos y lavadoras es conveniente que sean tratadas, es una alternativa eficaz para ser reutilizadas para cisternas de inodoro, riego de áreas verdes, limpieza y otros usos similares. Aplicando la tecnología conveniente, se puede reducir hasta un 40% el consumo de agua potable.
El reciclaje de aguas pluviales, con sistemas de almacenamiento y aspersores se puede abastecer el riego de las áreas verdes.
31
Figura 15. Esquema básico de reutilización de aguas grises Fuente: Iagua- Reutilización de aguas grises, 2017.
Figura 16. Equipo de reutilización de aguas grises con tratamiento físico – químico.
Fuente: Canales Sectoriales - Climatización e instalaciones, 2019.
32 2.4. HIPÓTESIS DE LA INVESTIGACIÓN 2.4.1. Hipótesis General
La sostenibilidad ambiental incide significativamente en la organización espacial de los asentamientos humanos de Huancayo Metropolitano.
2.4.2. Hipótesis Específica
• La optimización de los recursos y materiales incide significativamente en la organización del espacio.
• La utilización de fuentes energéticas alternativas incide significativamente en la organización del espacio.
• Las modalidades de reciclaje de aguas grises y pluviales inciden significativamente en la organización del espacio.
2.4.3. Definiciones operacionales
La presente investigación es de tipo descriptivo y tiene dos variables las cuales son:
Vx: SOSTENIBILIDAD AMBIENTAL Vy: ORGANIZACIÓN ESPACIAL
En el cuadro en donde se realiza la operacionalización de las variables contiene ítems los cuales se desarrollarán adecuadamente en el instrumento de investigación de la encuesta al usuario.
2.5. OPERACIONALIZACIÓN DE LAS VARIABLES
A continuación, se muestra en la siguiente tabla la operacionalización de las variables de la presente investigación .
33 Tabla 11
Operacionalización de variables: “Sostenibilidad ambiental en la organización espacial”
VARIABLES DEFINICIÓN
CONCEPTUAL
DEFINICIÓN OPERACIONAL
DIMENSIONES INDICADORES ÍTEMS
Vx:
SOSTENIBILIDAD AMBIENTAL
“La búsqueda de soluciones
arquitectónicas
ecológicas que satisf agan nuestro empeño de integrar el entorno humano construido con el entorno natural de f orma íntegra y enriquecedora)”
(Ken Yeang, citado en Garrido 2009).
- Técnica para el manejo de datos:
“Encuesta - Observación no experimental”
- Dimensiones:
3 dimensiones - Indicadores:
6 indicadores.
- Instrumento:
Encuesta - verif icación
X1:
Optimización de recursos y materiales.
Nivel de utilización de materiales duraderos.
1. Tiempo de vida útil
2. Disminución de los residuos generados.
Nivel de aprovechamiento de los recursos utilizados.
3. Proceso de adaptación de los materiales.
X2: Utilización de f uentes energéticas alternas
Grado de Bioclimatismo. 4. Calidad térmica 5. Calidad lumínica 6. Forma de ventilación.
Grado de utilización de f uentes de energía alternativa.
7. Orientación de los captores solares.
X3: Modalidad de reciclaje de aguas grises y pluviales
Grado de reciclaje de aguas grises.
8. ¿En qué medida ayudan en la reutilización?
Grado de reciclaje de aguas pluviales
9. ¿En qué medida ayudan en la reutilización?
Vy:
ORGANIZACIÓN ESPACIAL
“…Una buena casa tanto puede ser algo solo como un conjunto numeroso que para realizarlo se haga necesario un salto conceptual de los componentes particulares a la visión general. Las opciones (…) representan las maneras de unir las partes.” (Charle Moore, Gerald Allen, Donlyn Lyndon, citado en Ching, 1982).
- Técnica para el manejo de datos:
“Encuesta - Observación no experimental”
- Dimensiones:
1 dimensión - Indicadores:
3 indicadores.
- Instrumento:
Encuesta - verif icación
Y1:
Organización del espacio
Nivel de percepción del espacio
10. Sensaciones y emociones.
Nivel de composición espacial
11. Relación de ambientes.
Nivel de secuencia espacial 12. Continuidad de espacios.
34
CAPITULO 3:
CAPÍTULO III
DISEÑO MÉTODOLOGICO
3.1. TIPO Y NIVEL DE INVESTIGACIÓN
En este sentido. “La presente investigación es de tipo descriptivo y de nivel aplicado, de manera que se desarrollará un proyecto arquitectónico en respuesta a los resultados de la investigación” (Gómez, 2012, p.84).
3.2. MÉTODOS DE LA INVESTIGACIÓN
Se utilizó el método científico, analítico y sintético, ya que proporciono la posibilidad de “analizar y observar las variables de estudio, Vx= Sostenibilidad ambiental y Vy=
Organización espacial, descomponiendo el todo en sus partes (ver la operación de variables, tabla 1), para posteriormente sintetizar la información recopilada de dichas variables” (Gómez, 2012, p.16).
3.3. DISEÑO DE INVESTIGACIÓN
El presente estudio tiene un alcance de tipo descriptivo, ya que “busca especificar propiedades y características importantes de la sostenibilidad ambiental en la organización espacial de los asentamientos humanos. Describe a la población que habitan en asentamientos humanos y requieren una vivienda adecuada y sostenible”
(Hernández, 2014, p.92)
Figura 17. Esquema de investigación descriptiva.
Fuente: (Orellana, 1999)
M --- O
Donde:
M: representa la muestra en el que se va a realizar la investigación (318 familias que viven en los asentamientos humanos que requieren una vivienda sostenible , y
O: representa los datos que se obtienes al aplicar los instrumentos (nivel de incidencia del “sostenibilidad ambiental en la organización espacial de los asentamientos humanos.
