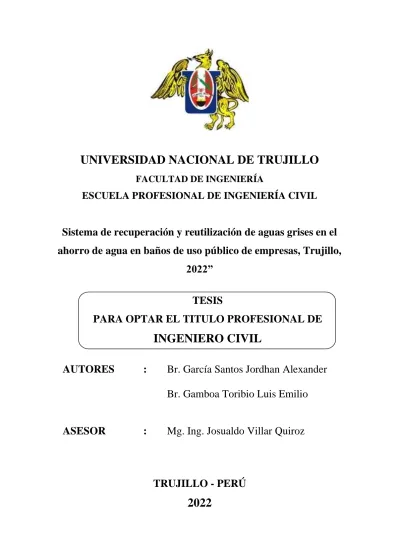

UNIVERSIDAD NACIONAL DE TRUJILLO

(1)

UNIVERSIDAD NACIONAL DE TRUJILLO

FACULTAD DE INGENIERÍA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

Sistema de recuperación y reutilización de aguas grises en el ahorro de agua en baños de uso público de empresas, Trujillo,

2022”

AUTORES : Br. García Santos Jordhan Alexander Br. Gamboa Toribio Luis Emilio

ASESOR : Mg. Ing. Josualdo Villar Quiroz

TRUJILLO - PERÚ

2022

TESIS

PARA OPTAR EL TITULO PROFESIONAL DE

INGENIERO CIVIL

(2)

Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú.

___________________________________________

Msc. Ing. José Luis Serrano Hernández CIP: 54464

JURADO Presidente

___________________________________________

Mg.Ing. Winston Henry Azañedo Medina CIP: 1076619

JURADO Secretario

___________________________________________

Mg.Ing. Josualdo Carlos Villar Quiroz CIP: 106997

JURADO Asesor

(3)

i DEDICATORIA

La presente es para las personas que me dijeron que una idea puede hacerse realidad. Esta mención en especial es para Dios quien siempre ilumina los pasos que doy, mi madre Benilde Santos Cipriano y mi padre Pedro P. García Vasquez quienes siempre me apoyaron para lograr todo lo que me proponía y a ser cada vez una mejor persona.

Bach. Jordhan Alexander García Santos

Al concluir esta etapa universitaria en mi vida, quiero dedicar esta tesis a quienes hicieron posible este primer objetivo de mi vida profesional. Esta alusión en especial es para Dios, mis padres y mi hermana.

Bach. Luis Emilio Gamboa Toribio

(4)

ii AGRADECIMIENTO

Mi sincera gratitud, a quienes hicieron posible la elaboración de este trabajo, un agradecimiento especial a mi asesor quien con sus conocimientos nos orientó para hacer este trabajo realidad y al Dr. Hermes Escalante Añorga quien nos apoyó y brindo la ayuda para hacer este proyecto en su empresa.

Bach. Jordhan Alexander García Santos

También hago extensiva mi agradecimiento a la mi alma mater , mi sincera gratitud a mi asesor de mi tesis, Mg. Ing. Josualdo Villar. Quiero aprovechar este espacio para agradecer a los ingenieros y catedráticos que tuve el privilegio de conocer los 5 años de estudios, quienes con sus enseñanzas y ejemplo constituyen uno referentes en mi vida profesional.

Bach. Luis Emilio Gamboa Toribio

(5)

iii RESUMEN

La investigación se realizó y ejecutó en la Ciudad de Trujillo, en la empresa Escalabs, se determinó el efecto del Sistema de recuperación y reutilización de aguas grises en el ahorro de agua, en la ejecución de la tesis se usó un diseño no experimental, transversal descriptivo. Con muestreo no probabilístico por juicio de experto. La toma de datos se dio con la técnica de observación sistemática del tipo no participante, para analizar la data se hizo uso de estadística descriptiva, el problema es que frente al preocupante panorama de escasez de agua que se agudiza con el tiempo, la reutilización de aguas grises representa una buena oportunidad de optimización de su uso agua, en la presente investigación se analizó el efecto que tiene el Sistema de recuperación y reutilización de aguas grises en el ahorro de agua en un baño de la empresa Escalabs, en donde se logró determinar que se ahorra un 14.20% en el consumo de agua, con un beneficio económico de 1.23 nuevos soles al mes, demostrando tener un efecto positivo en el ahorro de agua y un saldo económico positivo.

Palabras clave: sistema de recuperación y reutilización de agua, aguas grises, ahorro de agua, baño de uso público, beneficio económico, instalaciones sanitarias.

(6)

iv ABSTRACT

The investigation was carried out and executed in the Trujillo city, in Escalabs company, the effect of the gray water recovery and reuse system in saving water was determined, for the execution of the thesis a non-experimental design was used, descriptive cross section. The sampling was non-probabilistic by expert judgment. The data collection was carried out with the systematic observation technique of the non-participant type, for the analysis of the data descriptive statistics were used, the problem is that in the face of the worrying panorama of water scarcity that worsens with time, the reuse of gray water represents a good opportunity to optimize its water use, in the present investigation the effect of the gray water recovery and reuse system on water saving in a bathroom of the Escalabs company was analyzed, where It was possible to determine that 14.20% is saved in water consumption, with an economic benefit of 1.23 nuevos soles per month, proving to have a positive effect on water savings and a positive economic balance.

Keywords: water recovery and reuse system, gray water, water saving, public bathroom, economic benefit, sanitary installation.

(7)

v INDICE GENERAL

Dedicatoria ... i

Agradecimiento ... ii

Resumen ... iii

Abstract ... iv

Índice de figuras ... viii

Índice de tablas ... ix

CAPITULO I. Introducción ... 1

1.1. Realidad problemática ... 1

1.2. Formulación del problema ... 5

1.3. Hipótesis ... 6

1.3.1. Hipótesis General ... 6

1.4. Justificación ... 7

1.5. Objetivos ... 8

1.5.1. Objetivo general ... 8

1.5.2. Objetivos Específicos... 8

CAPITULO II. Marco Teórico ... 9

2.1. Antecedentes ... 9

2.2. Bases Teóricas ... 13

2.2.1. Explicación del Sistema de recuperación y reutilización de aguas grises para ahorro de agua en baños de uso público ... 13

2.2.2. Costo del Sistema de recuperación y reutilización de aguas grises para ahorro de agua en baños de uso público ... 23

2.2.5. Caracterización de las aguas grises ... 28

2.2.6. Caracterización de aguas grises según origen ... 33

2.2.7. Usos comunes de las aguas grises ... 34

(8)

vi

2.2.8. Volumen de agua usado en el baño... 35

2.2.9. Pago de por el consumo de agua. ... 37

2.2.10. Definición de términos básicos ... 39

2.2.11. SISTEMA DE RECUPERACIÓN Y REUTILIZACIÓN DE AGUAS GRISES PARA AHORRO DE AGUA EN CUARTOS EN BAÑOS: ... 42

CAPITULO III. Materiales y métodos ... 43

3.1. Material de Estudio ... 43

3.1.1. Población ... 43

3.1.2. Muestra ... 43

3.1.3. Tamaño de la Muestra ... 44

3.2. Métodos y Técnicas ... 45

3.2.1. Diseño de investigación ... 45

3.2.2. Técnica de recolección de Datos... 45

3.2.3. Instrumentos de recolección de datos. ... 46

3.2.4. Validación del Instrumento de recolección de datos. ... 46

3.2.5. Técnicas de análisis de datos ... 46

3.2.6. Operacionalización de variables ... 47

3.2.7. Procedimiento experimental ... 48

CAPITULO IV. Resultados y discusión ... 55

4.1. Resultados ... 55

4.1.1. Toma de datos del uso de agua a través de los sensores ... 55

4.1.2. Resultado del ahorro de agua ... 60

4.1.3. Beneficio económico como resultado del ahorro de agua ... 62

4.1.2. Resultados de ensayos físicos químicos de agua ... 64

4.2. Discusión ... 67

CAPITULO V. Conclusiones y recomendaciones... 70

5.1. Conclusiones ... 70

(9)

vii

5.2. Recomendaciones... 71

CAPITULO VI: Referencias Bibliográficas ... 72

ANEXOS ... 77

ANEXO 1: Ficha de datos para ahorro de agua y caracterización del agua gris. ... 78

ANEXO 2: Validación del Instrumento de recolección de datos ... 80

ANEXO 3: Imágenes de los resultados de los 03 Análisis fisicoquímicos del agua gris. ... 81

ANEXO 4: Guía de entrevista a empresas ... 93

ANEXO 5: Decreto Supremo N°203-2020-MINAGRI ... 94

ANEXO 6: Panel Fotográfico ... 103

(10)

viii INDICE DE FIGURAS

Figura 1: Vista frontal de sistema de recuperación y reutilización de aguas grises.

Figura 2. Vista isométrica de plataforma de ducha del sistema de recuperación y reutilización de aguas grises

Figura 3. Vista de corte de sección de plataforma de ducha del Sistema de recuperación y reutilización de aguas grises

Figura 4. Filtros usados en el tratamiento primario del Sistema de recuperación y reutilización de aguas grises.

Figura 5. Parámetros Fisicoquímicos y Microbiológicos para el reuso de Aguas Residuales con fines agrícolas.

Figura 6. Fotografía de pantalla LED que muestra el ahorro de agua producido por el Sistema de recuperación y reutilización de aguas grises.

Figura 7. Tipos de aguas grises según Larsen (2016).

Figura 8. Consumo de agua per cápita en vivienda.

Figura 9. Foto de diversos prototipos del Sistema de recuperación y reutilización de aguas grises.

Figura 10. Selección del tipo de muestra. Elaboración propia Figura 11. Diagrama de Diseño de Investigación

Figura 12. Procedimiento Experimental

Figura 13. Vista en planta de baño analizado en la presente investigación Figura 14. Ubicación del sensor 03 y 02

Figura 15. Ubicación del sensor 01

Figura 16. Consumo de agua del baño con el Sistema de recuperación y reutilización de aguas grises en el baño de uso público de Escalabs.

13 14

15

16

18

23 28

35 36

44 45 48 53 53 54 61

(11)

ix INDICE DE TABLAS

Tabla 1 Formulación de hipótesis

Tabla 2. Límites Permisibles para las medidas de los tanques del sistema de recuperación y reutilización de aguas grises, obtenidas de baños de empresas en Trujillo.

Tabla 3. Perfil de baño ideal para la instalación del Sistema de recuperación y reutilización de aguas grises

Tabla 4. Costos de Sistema de recuperación y reutilización de aguas grises versión completa Tabla 5. Costos de sistema solo para lavamanos

Tabla 6. Factor de consumo eléctrico en Perú 2022

Tabla 7. Potencia eléctrica en KWatts de los componentes del Sistema de recuperación y reutilización de aguas grises.

Tabla 8. Se muestra los principales parámetros físicos, químicos y microbiológicos usados para la caracterización del agua.

Tabla 9. Resumen, caracterización de aguas grises, según Diversas Fuentes.

Tabla 10. Características de Aguas grises según origen

Tabla 11. Descripción del sistema de componentes del sistema de recuperación y reutilización de aguas grises.

Tabla 12. Tarifario vigente para las siguientes localidades: Trujillo, La Esperanza, Florencia de Mora, El Porvenir, Víctor Larco, Huanchaco y Salaverry.

Tabla 13.Tamaño de muestra

Tabla 14. Operacionalización de variables

Tabla 15. Recolección de datos de volumen de agua durante el proceso Tabla 16. Cálculo del ahorro monetario por el ahorro de agua

Tabla 17. Cálculo de costo operativo del consumo eléctrico del Sistema de recuperación y reutilización de aguas grises durante el mes de diciembre 2021.

Tabla 18. Resultados de ensayos físico químicos de agua en el inicio del funcionamiento del Sistema de recuperación y reutilización de aguas grises.

Tabla 19. Resultados de ensayos físico químicos de agua a una semana del inicio del funcionamiento del Sistema de recuperación y reutilización de aguas grises.

Tabla 20. Resultados de ensayos físico químicos de agua a dos semanas del inicio del funcionamiento del Sistema de recuperación y reutilización de aguas grises.

06 20

21

23 25 26 27

29

32 33 37

38

44 47 55 62 63

64

65

66

(12)

1 CAPITULO I

INTRODUCCIÓN 1.1.Realidad problemática

La Ingeniería Hidráulica juega un rol importante en el nuestro desarrollo, porque el abastecimiento de agua potable es imprescindible para la humanidad, Meza de la Cruz (2010).

Sin embargo, el suministro y renovación de agua dulce en el mundo es cada día peor. La escasez de agua dulce es un problema muy crítico en el rubro de los recursos naturales que enfrenta la tierra, este problema está empeorando con el paso del tiempo por el crecimiento acelerado de la humanidad, la cual necesita una mayor cantidad de agua dulce, demanda que no podría ser cubierta por la cantidad de agua dulce existente y el ineficiente uso que se hace de ella, Agudelo (2005).

Actualmente existen poblaciones que están experimentando este problema, el cual se conoce también como estrés hídrico, determinado por la falta de agua potable; siendo los más perjudicados son las poblaciones ubicadas en Asia Menor, Medio Oriente, la península arábiga, Irán, Afganistán, India, Asia central, parte de China, Japón y Corea, en donde el estado es crítico; Bruzzone (2004).

La Gestión del Agua Urbana-Urban Water Management (UWM, por sus siglas en inglés) recientemente ha ganado más atención, en parte debido a la creación de los Objetivos de Desarrollo Sostenible (ODS), que contempla el sexto ODS que busca asegurar la disponibilidad de agua, gestión sostenible y alcantarillado y agua para todos. Por ello UWM juega un rol muy importante, teniendo como principales retos la provisión de agua potable, manejo de aguas residuales y protección contra inundaciones Actualmente tiene un enfoque integral que plantea la idea de gestionar el agua urbana como un ciclo. Para esto se basan en redes de tuberías generalmente subterráneas, además se hace uso de plantas depuradoras de agua potable y aguas negras, que ejercen de conector con el medio ambiente acuático, tratando el agua cruda con fines de potabilizarla y las aguas residuales para el control de la contaminación del agua, esto requiere una importante infraestructura adicional, además de un sistema de colección de aguas de lluvia, por lo que requieren un alto nivel de inversión, lo que solo al alcance de países con altos ingresos, Larsen (2016). Es por ello que una mayor y creciente cantidad de localidades en los países con menor desarrollo en Suramérica, en frente de la necesidad suministrase de agua y una inexistente planificación, los pobladores extraen el agua de cuerpo de agua como ríos y

(13)

2 lagos a un ritmó mayor de lo que tarda en volver a aparecer, explotando de forma no sostenible este preciado recurso que era renovable, Agudelo (2005).

Japón, para incentivar el ahorro de agua, se han realizado investigaciones en el rubro de la reutilización de aguas servidas desde 1964, motivado por una gran sequía que afectó a este país. La reutilización de agua en este país esta enfocada principalmente a su reúso en edificios o en conjunto de éstos, siendo sus aplicaciones principales para tanques de inodoros. La Ciudad de Fukouka y Tokio, solicitan a los nuevos edificios, con más de 5000 m2, hagan uso de un sistema paralelo de distribución de aguas. Otra alternativa para el ahorro de agua, son los sistemas de reúso de tamaño grande, los cuales se subvencionan hasta un 50% por el Ministerio de Construcción (MOC). Para otras opciones como los sistemas para reutilización On-Site (en el sitio), se tiene la guía Guideline for On-Site Wastewater and Rainwater Reuse Systems elaborada por el MOC.

En EEUU, el ahorro de agua es de vital importancia, debido a que el agua que se consume es de extracción combinada, es decir de extracción de agua superficial y freáticas. Como regla general, el gobierno de los Estados Unidos regula el flujo de corrientes y sus respectivos usos no consuntivos (Red interamericana de academias de ciencias foro consultivo científico y tecnológico, AC, 2012). Es por ello, que el reúso de aguas grises, como método de ahorro de agua está regulada y es legal en 36 de sus 50 estados de este país, variando los límites exigidos y los tipos de reúsos admitidos.

China, en respuesta a la crisis de agua, ha tomado acciones para reducir su consumo de agua, entre de las que se destaca la norma de reúso de agua a gran escala en construcciones residenciales e institucionales. Además, dichas regulaciones deben ser cumplidas por fábricas de Beijing, estas en caso de no cumplirlas son penalizadas con una reubicación. Según las estadísticas de reúso de aguas negras, en Beijing, se ha presentado un crecimiento partiendo de un 45.3% a inicios de los 80 hasta un 91.4% en 1996, Franco (2007).

En Chile, el ahorro de agua es una prioridad, debido a que la población, al igual en muchos países, más del 80% de la población residía en ciudades para el año 2010 (INEI, 2008), en sucesivos gobiernos hay políticas que permiten que inversión privada en el sector del agua y alcantarillado público. Apartándose de intereses políticos en el ingreso de capital privado, estas políticas suministraron nuevos recursos a los servicios regionales, los cuales han sido de mucha ayuda para la cobertura casi en su totalidad del suministro de agua y recolección de aguas

(14)

3 negras a nivel nacional. Otro punto a destacar es un aumento importante de en la depuración de aguas residuales, que tiene hoy en día una cobertura bastante amplia para el tratamiento de aguas residuales. Además, tiene en marcha una inversión programada hasta el 2020 para un programa en métodos urbanos de alcantarillado para aguas de lluvia.

Perú, históricamente en la administración de los recursos hídricos, ha dado prioridad a inversiones enfocadas a aumentar la oferta del agua, en su mayoría, en la construcción de costosos trasvases intercuencas y grandes presas, y se había ignorado otros instrumentos que permitan mejorar su administración, tales como mejorar la encomienda hídrica, aumentar la distribución entre los usuarios de los recursos acuíferos o incidir en los hábitos de los mimos de los mismos, para ahorrar agua; esto motivó a la fundación de la Autoridad Nacional del Agua (ANA) que desarrolló un proceso de Acción que envuelve acciones técnicas, normativas y de gestión en un corto plazo propuesto de diez años, 2016-2025, implementando este proyecto de Acción, se busca recuperar gradualmente la calidad de nuestra agua, fijar la ejecución de instrumentos de defensa y aumentar la administración en conjunto de los recursos acuíferos, ANA (2015). Hasta la fecha, se ha desarrollado la Prueba Piloto de Indicadores de Gobernanza del Agua, a Escala Nacional, el cual se realizó en dos fases, que se dio desde abril a noviembre del año 2017. A la actualidad conforme al Plan de Acción ha desarrollado la prueba piloto de señales de Gobernanza del Agua (ANA, Reporte: Prueba Piloto Indicadores de los principios gobernanza del agua de la OSCE). Además, en la Ley General del Medio Ambiente (2005), indica el artículo 120, punto 2: “El gobierno incentiva la depuración de aguas negras para reutilización priorizando la obtención de la calidad necesaria para su reúso, sin perjudicar la salud humana, el ambiente o las diligencias en las que se realizarán”.

Según Hyde (2013) con las investigaciones propuestas en los antecedentes, podemos apreciar el alto potencial que tiene el reúso de aguas grises, debido a su facilidad de tratamiento por su bajo grado de contaminación y sus diversas aplicaciones en donde se pueden hacer uso de ella, en un uso masivo ofrece ventajas como reducir los requisitos de la red de distribución, reducen el esfuerzo y costo de la construcción y; siempre que sea posible, minimizan la huella de carbono asociada. Además, como afirma Narges, Hasan y Nafise (2015) cuando se usa sabiamente y de una manera que defienda el ambiente y la sanidad pública, puede ayudar a preservar los limitados suministros de agua. (p.1345)

Según la (OMS), un individuo debería usar hasta 100 litros de agua diariamente, atendiendo todas las exigencias alimentarias y de sanidad, OMS (2003). Además, en nuestro país,

(15)

4 SEDAPAL menciona que un peruano promedio usa 163 litros de agua al día, esto está por encima de lo recomendado por la OMS, Diario El Comercio (2018); es por ello que se debe reducir el gasto neto de agua / persona.

Este elevado uso de agua, se debe a una ineficiente administración de este recurso por parte de los usuarios, que no toman acción de la preocupante situación, esto se puede evidenciar en la campaña que realizo la SUNASS llamado #Yo cuido el Agua el 09 de enero del 2018, con el fin de prevenir el derroche que sucede en la temporada de verano, y promover el uso responsable de este recurso hídrico, SUNASS (2018). La principal actividad que produce gasto excesivo, por parte de la población que tiene un equipo de medición es el desperdicio de agua sanitaria por dejar caños mal cerrado o no arreglar las uniones interiores. Por ejemplo, una ducha de 1200 segundos por habitante consume 0.16 metros cúbicos de líquido, la irrigación de un área verde por media hora es igual a 0.36 metros cúbicos de; la limpieza de un vehículo por media hora usa 0.54 m3 y el lavado de platos por un sexto de hora consume 0.05 metros cúbicos; igualmente un baño en mal estado, en un mes, usa 150 metros cúbicos de agua, un grifo dañado desperdicia 22 mil litros de agua. Ha estos malos hábitos se adiciona una infraestructura consumista, que aumenta continuamente la necesidad de sistemas que están fallando, agitando y destruyendo el planeta (Reynolds, 1990,p.19).

Un estudio hecho por la (SUNASS), contabilizó la cantidad de agua usada por persona en la región Lima y determino que mientras en San Isidro un persona usa aproximadamente 0,447 metros cúbicos de líquido diario, en Lurigancho la cantidad se reduce bastante siendo solo 0.015 metros cúbicos, Diario La República (2017), esto muestra” la diferencia y brecha del agua, debido a las diferencias en la situación económica de los ciudadanos, porque según más dinero, son más altos los volúmenes de fluido que necesitan avanzar las acciones diarias”

(Agudelo,2005,p.95). Esta triste realidad, se verá agravada en el futuro debido al crecimiento urbano, la contaminación de las fuentes hídricas, la mayor demanda de agua para agricultura y la industria, Agudelo (2005). Esto afectarán a las poblaciones más necesitadas de nuestro país.

Siendo necesaria el uso tecnologías actualizadas para optimizar este recurso. Una buena alternativa de solución a este problema, es el aumento de la productividad del agua, específicamente, el de las aguas grises, “que representa hasta un 75% del volumen de aguas residuales producidos por los hogares” (Hernández et al., 2011, p.111).

En esta investigación se procederá a realizar un estudio del efecto en el ahorro de agua del sistema de recuperación y reúso de aguas grises en baños de uso público; este sistema reúsa el

(16)

5 agua procedente de lavamanos, para luego tratarlo químicamente, y posteriormente usarlo para abastecer al tanque del inodoro; este sistema tiene como ventaja técnica, una fácil instalación en edificaciones ya construidas, debido a que es de instalación externa, esto, hace de esta propuesta una alternativa escalable en nuestras ciudades, además representa una oportunidad para la gestión sostenible del agua urbana, sin necesidad de hacer grandes modificaciones de la infraestructura sanitaria actual.

El ahorro de agua producido por el sistema de recuperación y reúso de aguas procedentes de actividades que no incluyan el inodoro, se puede traducir en un ahorro económico, debido a que se reduce el consumo de agua dentro del baño, lo que implica un menor costo por el pago de este servicio; esto sumado a la creciente alza de precio del agua, como se puede evidenciar en las declaraciones de Francisco Dumler, presidente de Sedapal, “es imposible tener una tarifa de S/. 2.83 soles por cada 1000 litros de agua”, RPP (2019), hacen que el ahorro económico producido por el sistema, sea mayor con cada aumento de tarifa de agua. Investigaciones como esta, son de mucha importancia frente al triste panorama de la creciente crisis de agua que se viven en muchos países, y que en nuestro país se espera que llegue a su punto crítico en el año 2025, FLUENCE (2018).

1.2. Formulación del problema

¿En qué medida el sistema de recuperación y reutilización de aguas grises tiene efecto sobre el ahorro de agua en baños de uso público de empresas de Trujillo, 2022?

(17)

6 1.3. Hipótesis

1.3.1. Hipótesis General

El sistema de recuperación y reutilización de aguas grises efecto positivo en el ahorro de agua en baños de uso público de empresas de Trujillo, 2022.

Tabla 1

Formulación de hipótesis

Hipótesis Componentes metodológicos Componentes

referenciales

El sistema de recuperación y reutilización de aguas grises tiene un

efecto positivo en el ahorro de agua en baños de uso público

de empresas de Trujillo, 2022.

Variables Unidad de análisis

Conectores

lógicos El espacio El tiempo El Sistema de

recuperación y reutilización

de aguas grises

El baño Afecta Local de la empresa

Año 2022

Ahorro de

agua La empresa Tiene un efecto

Local de la empresa

Año 2022

(18)

7 1.4.Justificación

Nuestra investigación se realizará porque actualmente nuestro planeta sufre escasez de agua.

La OMS / UNICEF (2017) nos dice que la falta de ya afecta al 3% de la población, además 2100 millones de individuos no tienen agua potable ni alcantarillado proveídos de manera segura, también más de 340000 niños con una edad menor a 5años fallecen anualmente por infecciones estomacales. La directora general de la UNESCO Bokova (2017) en su mensaje por el día mundial del agua en ese mismo año nos indica que solo el 20% de las aguas residuales son tratadas mientras que el resto son liberadas al medio ambiente sin tratamiento, debido a las acciones de los individuos, estas cifras son realmente alarmantes y nos hacen preguntarnos

¿Que será del futuro? Buscando contribuir con un granito de arena para solucionar esta problemática, se desarrolló la presente investigación que está dirigida a empresas, interesadas en reducir su consumo de agua reutilizando aguas grises dentro del baño de manera automática.

La investigación determino la cantidad de agua ahorrado por el equipo y midió su eficiencia del mismo al ser implementado en una empresa, haciendo uso de sensores, teorías hidráulicas, química. Dentro de estas la de diseño de instalaciones sanitarias, tratamiento químico de aguas residuales, circuitos eléctricos y lenguaje C++, todos de amplio conocimiento general. Esta investigación brindará, además, datos numéricos precisos sobre el consumo de agua, volumen de agua gris ahorrada y porcentaje de agua consumida en el baño y gráficos estadísticos.

Este estudio será importante debido a la creciente explosión demográfica y demanda de agua dulce a nivel mundial, además de la escasez de este recurso, que requiere la toma de medidas preventivas para evitar su desperdicio e incrementar sus ciclos de vida. Estos desafíos serán logrados mediante la aplicación de depuradora de agua para incentivar el reciclaje o ahorro de agua, en el siguiente estudio presentamos el sistema de recuperación y reutilización de aguas grises presentando el efecto positivo que tiene en el ahorro de agua.

Cabe mencionar que la presente investigación servirá a los futuros tesistas porque brindara un aporte al estudio de depuración de aguas grises que a la actualidad nuestro país no son estudiadas. Este es un tema novedoso y necesita ser estudiado debido a la grave problemática de gestión del recurso agua que estamos sufriendo y así lograr reciclar y reusar el agua usada en diferentes actividades de nuestra vida diaria.

(19)

8 1.5. Objetivos

1.5.1. Objetivo general

Determinar el efecto del sistema de recuperación y reutilización de aguas grises en el ahorro de agua en baños de uso público de empresas de Trujillo, 2022.

1.5.2. Objetivos Específicos

O.E.1. Determinar el porcentaje de ahorro de agua que logra con el sistema de recuperación y reutilización de aguas grises en baños de uso público de empresas de Trujillo, 2022.

O.E.2. Determinar la calidad del agua gris tratada luego de su paso por el Sistema de recuperación y reutilización de agua grises para su uso seguro en baño de uso público empresas de Trujillo, 2022.

O.E.3. Determinación del beneficio económico que genera el sistema de recuperación y reutilización de aguas grises en empresas de Trujillo, 2022.

(20)

9 CAPITULO II

MARCO TEÓRICO 2.1. Antecedentes

(Li, 2010) investigo sobre “Rainwater harvesting and greywater treatment systems for domestic application in Ireland” para ahorrar agua realizo un estudio basado en la recolección de agua pluvial y un sistema de depuración de aguas grises para usar en el riego de jardines, todo esto para, descargas de inodoros y lavado de automóviles, con el que aprovecha la frecuencia de las lluvias y el alto consumo de agua per cápita por día este país, uno de los más altos de Europa. El investigador sostiene que el uso de equipos domésticos de colecta de agua de lluvia y depuración de aguas grises tienen la capacidad de cubrir cerca del 94% del agua doméstica en las casas de los ciudadanos de Irlanda, recomendando usar un método de tratamiento de agua de mediana complejidad, porque un proceso de tratamiento complicado puede dar una mejor calidad de agua, sin embargo, puede consumir más energía y puede ser económicamente inviable.

De este antecedente hemos tomado la premisa de diseñar un sistema depuración de aguas procedentes de lavamanos duchas y otros con un tratamiento de agua de mediana complejidad, que no discurra en muchas labores de mantenimiento y operación, y con bajos costos operativos, requisitos necesarios para la viabilidad de nuestro diseño. Es por ello que nuestro diseño cuenta con un módulo de control que regula el encendido y apagado de los componentes mecánicos eléctricos como bombas de agua, sopladores de aire, foco Ultravioleta, etc.

Wannawit & Phonghiphat (2018) en “ Gray Water Recycle System for a University Building: A Case Study in Thailand” realizó una investigación en un edificio universitario de 9 pisos en Tailandia; tuvieron como objetivo la evaluación de un siste ma de reciclaje de aguas grises de lavabo para su uso en la descarga del inodoro. En esta investigación probó 3 métodos de tratamiento de agua, en los que verificó los resultados, y evaluó costo beneficios de cada uno de ello, teniendo mejores resultados con el método por el que el agua pasa por un tanque de aireación, un tanque de filtración de arena y carbono, para luego acumularse en un tanque de agua reciclada, lista para su uso en los urinarios e inodoros, con este método tubo además una buena aceptación de los alumnos usuarios y del personal de limpieza, que mencionaron su satisfacción al saber que el agua usada en los lavabos era reutilizada.

(21)

10 De este antecedente destacamos el aporte de haber comprobado que, para tratar el agua gris iniciando con un tratamiento aerobio y un posterior afinado con filtros de arena y carbón activado fueron suficientes para hacer un uso seguro del agua gris tratada, basándose en el buen feedback de los usuarios y personal de limpieza.

También, (Santasmasas C. , 2013) en su investigación titulada “Grey water reclamation by decentralized MBR prototype” realizó un prototipo descentralizado y automático de tratamiento de aguas grises Reactor Biológico de Membranas-Membrane Biological Reactor (MBR), para un posterior uso en los inodoros; en este prototipo el agua para por un proceso de colección, oxidación biológica, filtración y finalmente una desinfección por cloración; teniendo como resultado un efluente de excelente calidad, basándose en los parámetros RD1620 para uso urbano residencial, estimando un ahorro anual de 430 m3 de agua.

De este antecedente también, se destaca los procesos de tratamiento, el cual inicia con una oxidación biológica y un posterior filtrado haciendo uso de los MBR. En nuestro diseño hemos iniciado nuestro proceso de oxidación biológica haciendo uso de un tratamiento aerobio con un sustrato para favorecer el crecimiento de bacterias aerobias y un posterior proceso de filtrado y desinfección usando carbón activado y luz Ultra Violeta, proceso mucho más barato que el uso de un MBR.

Además, existen otros sistemas de recuperación de aguas grises orientadas a lavamanos y duchas, como se puede mostrar en la patente (México. Patente nº MX2011003879 (A), 2011) en donde se describe una propuesta de un sistema que se instala dentro del baño domiciliario, que permite la reutilización de agua gris provenientes de ducharse y lavarse las manos. La técnica habitual es la colección del agua usada en el baño corporal o desde lavabos en un recipiente colocado en la parte baja de la ducha, para luego ser tratada con sustancias desinfectantes convencionales y recirculada haciendo uso de bombas de agua, sin perjudicar el la cantidad de agua potable proveniente de la línea hidráulica domiciliaria; esto gracias a una llave de paso manual el cual debe ser operada por el usuario, para determinar si se realiza el uso de agua reutilizada o agua potable.

De este antecedente se destacó la idea del diseño sistema se puede instalar en un baño ya construido aprovechando las instalaciones sanitarias existentes. En este antecedente se realiza el tratamiento del agua mediante químicos desinfectantes y hacen uso de una llave manual. En nuestro diseño, a diferencia de este antecedente hacemos uso de un tratamiento aerobio, el cual

(22)

11 hace uso de un módulo de control que automatiza los procesos, motivo por el cual no hacemos uso de un componente manual que tenga que manipular el usuario durante el uso de nuestro equipo, facilitando de esta manera la operación y mantenimiento de nuestro equipo para la recuperación y reúso de agua gris..

También, tenemos otra patente, (United States of America Patente nº US5243719, 1994) el cual describe a un sistema de reciclaje de agua de drenaje modular, adaptable y portátil, para la instalación de un sistema de plomería existente que tenga un suministro de agua de acogida, un lavamanos, una bañera o ducha, un inodoro y una alcantarilla. Los módulos incluyen un módulo de drenaje, un módulo de control de sistema y un módulo de tanque de almacenamiento, todos interconectados entre sí. El agua gris se recoge de una bañera, ducha o lavamanos, mediante un módulo de drenaje, y se almacena en un módulo de tanque de almacenamiento para su reutilización en la descarga de un baño. La capacidad se puede alterar agregando o quitando el módulo de control del sistema, o el tanque de almacenamiento. Se pueden acomodar diferentes sistemas host agregando o quitando módulos de accesorio de drenaje y módulos de control del sistema. Los módulos de accesorio de drenaje reemplazan o se instalan cerca de trampas existentes normalmente accesibles.

En este anteceden, el aporte es que hace uso de los puntos de drenaje existente para cada tanque de almacenamiento, para evitar que el agua gris desborde inundando el baño. Nuestra diferencia con esta patente es que dicho sistema para su implementación requiere realizar sustanciales modificaciones en el cuarto de baño, como la instalación de un dispositivo de drenaje en el sumidero de la ducha, además de quita espacio y estética al baño, y por otro lado, estas modificaciones implican un cuantioso gasto para la instalación del sistema.

Tarrán (2002) en su publicación titulada “Desinfección de luz Ultra Violeta” realizó una investigación con usando la irradación ultravioleta (UV) para la desinfección de agua. En esta investigación se destaca que esta tecnología presenta tanto desafíos como ventajas, debido a que apenas unos segundos es suficiente para la desinfección del agua y no deja compuestos químicos residuales en el agua de salida. Pero para hacer uso de esta tecnología el investigados recomienda un proceso de tratamiento previo para reducir compuestos que pueden perjudicar la transmisión de luz ultravioleta como los sólidos suspendidos, que generan un efecto sombra que reducen la eficiencia de este método, permitiendo que algunos contaminantes escapen de la desactivación. El investigador obtuvo una desinfección del 90% de microorganismos patógenos presentes en el agua, además el investigador concluye que esta tecnología puede ser

(23)

12 aplicada en diversas áreas representando una buena oportunidad de desinfección de agua por un menor precio.

De este antecedente se destaca el uso de la Luz UV en la desinfección del agua. Como se destacó en la investigación, este método requiere de procesos previos para reducir los sólidos suspendidos que reducen la eficiencia de este método. Es por ello que en nuestro diseño hacemos uso de un proceso de filtrado por carbón activado previo al uso de luz Ultra Violeta.

A esto se suma la ventaja que no requerir un cambio o reposición periódica en comparación con una desinfección con cloro u otro desinfectante, debido que nuestro módulo de control electrónico nos permite dosificar por intervalos de tiempo a aplicación de luz Ultra Violeta al agua a tratar, sin necesidad de intervención del usuario, facilitando de esta forma su uso.

(24)

13 2.2. Bases Teóricas

2.2.1. Explicación del Sistema de recuperación y reutilización de aguas grises para ahorro de agua en baños de uso público

El Sistema de recuperación y reutilización de aguas grises, se instala dentro del baño, permite optimizar el uso de este recurso dentro de este ambiente, de manera automática. Funciona colectando el agua usada en los lavamanos y duchas, conocidas como aguas grises claras, para su posterior uso en la mochila del baño. Para ello, se hace uso de una plataforma ubicada en el piso de la ducha, que almacena el agua usada en este proceso y lo transfiere al tanque de almacenamiento ubicado bajo los lavatorios con ayuda de una bomba de succión de agua. El tanque de almacenamiento a su vez, capta el agua usada en los lavatorios; finalmente con ayuda de una bomba de agua se abastece al inodoro, todo de forma automática, cortando temporalmente el suministro de agua potable del inodoro por medio de una electroválvula. Este sistema de reúso de agua puede instalarse en baños con varios lavatorios, con la opción de agregar el agua procedente de las duchas, en caso no existan duchas cercanas, puede trabajar solo con los lavatorios, como el en baño de estudio de la presente investigación.

Figura 1

Vista frontal de nuestro sistema de recuperación y reutilización de aguas grises en un baño.

(25)

14 Descripción detallada de cada componente del sistema:

2.2.1.1. Plataforma de ducha

Es una plataforma cuadrada, la cual fue diseñada después de realizar un estudio de mercado a hogares y empresas con un baño en sus instalaciones. La plataforma se diseñó con el propósito de colectar el agua que usamos al ducharnos.

La plataforma tiene una pendiente en la base para tener un menor remanente de agua al momento de transferirla al tanque de almacenamiento, además esa pendiente permite evacuar el agua excedente por el sumidero de la ducha. También la plataforma cuenta con un sistema de filtrado de partículas por tamizado, gracias al cual centraliza todos los desechos en un solo punto para agilizar su limpieza, además permite que el efluente colectado,posteriormente será enviada al tanque bajo lavamanos, vaya con una menor concentración de solidos que facilitarán su transferencia y tratamiento químico.

Figura 2

Vista isométrica de plataforma de ducha del sistema de recuperación y reutilización de aguas grises

.

(26)

15 Figura 3

Vista de corte de sección de plataforma de ducha del Sistema de recuperación y reutilización de aguas grises

2.2.1.2.Tratamiento de agua en el Sistema de recuperación y reutilización de agua grises.

Para un uso seguro y cómodo del agua gris colectada, es necesario realizar un tratamiento de agua. Debido a que el agua gris a reutilizar en su composición contiene algunos sólidos como cabellos, un gran contenido de jabones, entre otros componentes que pueden causar malos olores con el paso del tiempo. Es por ello que el Sistema de recuperación cuenta con un proceso de tratamiento del agua el cual inicia con un tratamiento primario seguido por un secundario y terminado en un terciario. A continuación, se procede a describir cada proceso de tratamiento.

Tratamiento Primario: Se realiza mediante un proceso de filtración, que se realiza en varias partes del sistema, uno en la plataforma de la ducha, cuya principal función es retener pelos y solidos suspendidos formados por el jabón; el otro filtro está ubicado bajo el lavamanos, que filtra el agua usada succionada por la ducha y el agua usada en el lavamanos.

(27)

16 Figura 4

Filtros usados en el tratamiento primario del Sistema de recuperación y reutilización de aguas grises.

Tratamiento Secundario: Debido a que el agua colectada tiene un bajo grado de contaminación, se eligió usar un tratamiento biológico, el cual se basa en una serie de procesos durante en los cuales microrganismos entre los que se destacan las bacterias realizan la degradación de materia orgánica, Condorchem Envitech (2018). Este tratamiento biológico se potenció utilizando unos aireadores, para tener un tratamiento aerobio, en este tipo de tratamiento las bacterias tienen un rol imprescindible como agentes oxidadores de materia orgánica, además tienen la ventaja que crecen en el agua residual y se adhieren a un sustrato en forma de una capa floculenta gelatinosa, Parisaca & Ponce (2018). Los sistemas de tratamiento que usan bacterias o también llamadas biomasa hacen uso de empaques para favorecer el crecimiento de las mismas. Los materiales de empaque más comunes con el plástico corrugado, módulos tubulares y los anillos de plásticos, Comisión Nacional del Agua (2018). En nuestro proyecto por costos, se eligió usar tuberías corrugada de ½” cortadas en retazos de 5-6 cm.

Tratamiento Terciario: Luego del tratamiento Biológico aeróbico se procede con el proceso final de desinfección del agua mediante el filtrado por carbón activado granulado y

(28)

17 concluyendo con el paso por luz Ultra Violeta (UV) tipo C. La luz U El carbón activado granulado ayuda a quitar sustancias degradables y no degradables del agua, actuando también contra cloruros y varios metales pesados, y algunos compuestos fenólicos de algunos vegetales, toxinas y trihalometanos, Fluencecorp (2020). Este proceso se complementa con el paso por la luz UV, la cual, a diferencia con la cloración, se descontamina el agua sin usar punto de acopio o usar reactivos químicos residuales, y por su breve tiempo de contacto, del orden de segundos o minutos, hace más pequeño el tanque para desinfección y con ello los costos, Bernedo (2020).

Además, como señala (Loza, 2017), nuestro país carece de leyes que muestren la calidad del agua para el reúso en viviendas. Por ello tomamos la última modificación que hubo en los Estandares de calidad de agua según D. S. N° 203-2020-MINAGRI, como se indica en 120.2 perteneciente al artículo ciento veinte de la Ley, dicta que el Gobierno estimula la depuración de aguas de desechos para reúso, teniendo como condición permitir tener los parámetros para reutilización, sin dañar a la población y al medio natural. El objetivo del presente D. S. es determinar los parámetros del agua negra depurada para uso agricola, tambien determinar y así admitir los acuerdos que permitan que cumplan y asi , las politicas se den en función a una política sostenible. Usamos de referencia esta normativa peruana, porque es la que más se acerca en el rubro de reutilización de aguas residuales.

(29)

18 Figura 5

Parámetros Fisicoquímicos y Microbiológicos para el reuso de Aguas Residuales con fines agrícolas.

Nota: Esta tabla fue tomada presenta los parámetros y sus diversas aplicaciones. Fue tomada de DS N° 203-2020 MINAGRI (pag 7).

(30)

19 Estas parámetros se han tenido en cuenta para la evaluación de la eficiencia de la depuración de las aguas grises realizado por nuestro Sistema de Recuperaicón y Reutilización de aguas grises.

2.2.1.3.Dimensionamiento

Con los procesos de tratamiento y flujo de agua gris, fue necesario estandarizar las dimensiones de nuestros tanques de agua. Para ellos nos guiamos del R. N. E. en la Norma A 010 Titulo III Especialidad de Arquitectura (SENCICO, 2019), tomándose como referencia esta para la elaboración de los tanques de almacenamiento. Además, se realizaron mediciones en establecimientos como hoteles donde verificamos estas medidas. Estos contactos se realizaron usando el formato de entrevista presentado en el Anexo 4.

(31)

20 Tabla 2

Límites Permisibles para las medidas de los tanques del sistema de recuperación y reutilización de aguas grises, obtenidas de baños de empresas en Trujillo.

Empresa

LAVAMANOS DUCHA PUNTO

DE LUZ Altura a

tubo de desagüe (cm)

Diámetro de Tubería

(")

Ancho (cm)

Largo (cm)

Altura libre bajo el lavamanos

(cm)

Altura de salida de

agua (cm)

Ancho del desagüe del

lavamanos (cm)

Largo (cm)

Ancho (cm)

Altura (cm)

Murito de ducha- Altura (cm)

Murito de Ducha-

Ancho (cm)

Altura (cm)

Hotel El Colonial

46 2 54 52.5 66.5 63 17 116.5 78.5 183 20 8 132

50 2 54 90 70.5 56 17 94 93 186 11.5 7 108

Hotel Medano

44 2 44.5 61 56 64 18 115.5 75 180 19 6.5 142

Hotel Korianka

51.5 2 44 61 67.5 62.5 14 90 87 183 30 11.5 140

(32)

21 Con estas medidas, se realizó un perfil de baño ideal, para el posterior diseño de los componentes del Sistema de recuperación y reutilización de aguas grises.

Tabla 3

Perfil de baño ideal para la instalación del Sistema de recuperación y reutilización de aguas grises

ESPACIO DESCRIPCIÓN FIGURA

DUCHA

DIVISIÓN De muro cortina

Tipo Box si esta sobre un murete de división

PISO Piso Plano o con curva no pronunciada LARGO superior a 70 cm

ANCHO superior a 70 cm

INODORO

Inodoros convencionales

Inodoros ahorradores de gama media (8 litros)

LAVAMANOS

De preferencia lavamanos empotrados

Ubicación del tubo de

desagüe

Altura: 35cm-52cm

Ancho: Eje central +-6cm

(33)

22 Altura libre

bajo el lavamanos

Mayor a 60 cm

Distancia de desagüe

del lavamanos

Superior a 12 cm y menor a 20 cm

PUNTO DE LUZ

Debe tener por lo menos un punto de Luz Debe estar entre una altura de 100 cm y 140 cm Por seguridad, debería tener una conexión a tierra o tener una llave diferencial y termomagnética en el circuito.

2.2.1.4. Sistema de Bombeo:

Con el tratamiento del agua gris concluido, se hace uso de sensores de nivel, bombas de agua y una tarjeta de Arduino que controla el encendido y apagado de los componentes electromecánicos como bombas de agua, lámpara UV y un sensor de caudal. Este sistema trabaja con una o dos bombas de agua dependiendo de los puntos de colección que existan, en caso sea el sistema completo una succionara el agua colectada de la ducha al tanque de almacenamiento y lo otra impulsara el agua hacia el inodoro, hacia el inodoro, como se visualiza en la Figura I; para realizar este proceso de manera automática, se hace uso de sensores, como un medidor de flujo,y una electroválvula. Además se hace uso de una pantalla LCD que muestra el ahorro en tiempo real, dicha medición puede ser vista por el usuario que hace uso del lavamanos. Estos componentes se integran a una placa electrónica, que permiten la automatización de todo este sistema. Este sistema cuenta con las medidas de seguridad necesarias, como una conexión a tierra, sensores con voltajes de entre 5-3.3 voltios que garantizan la seguridad del usuario.

(34)

23 Figura 6

Fotografía de pantalla LED que muestra el ahorro de agua producido por el Sistema de recuperación y reutilización de aguas grises.

Nota: Foto realizada en el baño de la empresa ESCALABS, el cual fue diseñado y evaluado en nuestra investigación

2.2.2. Costo del Sistema de recuperación y reutilización de aguas grises para ahorro de agua en baños de uso público

A continuación, presentamos los costos del Sistema de recuperación y reutilización de aguas grises, iniciaremos con los costos de elaboración del equipo y luego describiremos los costos operativos como el cambio del filtro de carbón activado y el consumo eléctrico.

Costos de elaboración del Sistema de recuperación y reutilización de aguas grises:

Actualmente el sistema está conformado por los siguientes elementos, se presenta en la Tabla 3 y Tabla 4 los costos actuales se calcularon comprando las cosas en las tiendas de Trujillo en el año 2022.

Tabla 4

Costos de Sistema de recuperación y reutilización de aguas grises versión completa

ITEM DESCRIPCION UND CANTIDAD P.

UNIT.

P.

PARCIAL

SUB TOTAL

1 TANQUE BAJO LAVAMANOS 30

1.1 Tanque de almacenamiento und 1 20 20

1.2 Piezas de lavamanos (Sumidero) und 1 3 3

1.3 Trampa Und 1 3 3

1.3.1 Codos de 2" und 2 2 4

2 TANQUE DUCHA 86.5

2.1 Resina kg 3 14 42

2.2 Activador und 0.5 2 1

2.3 Triplay und 0.25 34 8.5

(35)

24

2.4 Clavos kg 0.1 3 0.3

2.5 Talco gris und 2 3 6

2.6 Tinner l 2 4.4 8.7

2.7 Fibra de Vidrio kg 2 10 20

3 COMPONENTES ELECTRONICOS

112.5

3.1 Relay und 1 7 7

3.2 Relay Sólido und 1 28 28

3.3 Arduino Uno und 1 20 20

3.4 Baquelita und 1 5 5

3.5 Caja de paso und 1 3.5 3.5

3.6 Cable UTP categoría 6 m 5 1.8 9

3.7 Sensor de caudal und 1 20 20

3.8 Pantalla led und 1 20 20

4 TUBERIAS 21.4

4.1 Manguera bomba imp. Tanque und 1 5 5

4.2 Manguera bomba imp. Inodoro m 2 3 6

4.3 Codo de 1/2" und 1 0.5 0.5

4.4 Manguera bomba succ. Placa und 3 0.8 2.4

4.5 Manguera lavamanos Tanque und 1 5.5 5.5

4.6 Jebe tipo remache und 1 2 2

5 BOMBAS 90

5.1 Bomba Impulsión (Imp.) und 1 55 55

5.2 Bomba Succión (Succ.) und 1 35 35

6 MANO DE OBRA 150

6.1 Técnico instalación und 1 50 50

6.2 Ensamblaje de tanques HH 4 10 40

6.3 Construcción Placa Ducha HH 6 10 60

7 EQUIPOS Y HERRAMIENTAS 20.4

7.1 Brocha und 1 5 5

7.2 Balde und 0.1 4 0.4

7.3 Equipos (10% de MO) % 0.1 150 15

8 PEGAMENTOS 3.9

8.1 Cinta Teflón und 1 1 1

8.2 Cinta aislante und 0.3 3 0.9

8.3 Silicona Vidrio und 0.2 10 2

9 TRATAMIENTO QUÍMICO 12.2

9.1 Deposito para filtración Primaria und 1 3 3

9.2 Fierro para armazón (alambre Nº 8 o 16)

kg 0.1 7 0.7

9.3 Malla de filtro m 0.1 5 0.5

9.4 Pastilla de tratamiento und 0.2 25 5

9.5 Deposito para pastilla de tratamiento und 1 3 3

COSTO TOTAL DEL SISTEMA 526.9

Tabla 5

Costos de sistema solo para lavamanos

(36)

25

ITEM DESCRIPCION UND CANTIDAD P.

UNIT.

P.

PARCIAL

SUB TOTAL

1 TANQUE BAJO LAVAMANOS 27

1.1 Tanque de almacenamiento und 1 20 20

1.2 Piezas de lavamanos (Sumidero) und 1 3 3

1.3 Trampa

1.3.1 Codos de 2" und 2 2 4

3 COMPONENTES ELECTRONICOS 102.6

3.1 Placa Electrónica und 1 30 30

3.2 Sensores und 4 3 12

3.3 Arduino uno und 1 20 20

3.4 Caja de paso und 1 1 1

3.5 Cable UTP categoría 6 rollo 0.01 62.7 0.627

3.6 Sensor de caudal und 1 20 20

3.7 Pantalla led und 1 19 19

4 TUBERIAS 10

4.1 Manguera bomba imp. Inodoro m 1.5 2 3

4.2 Codo de 1/2" und 1 0.5 0.5

4.3 Manguera lavamanos Tanque und 1 2 2

4.4 Conexiones especiales und 3 1.5 4.5

5 BOMBAS 35

5.1 Bomba Impulsión (Imp.) und 1 35 35

6 MANO DE OBRA 30

6.1 Técnico soldadura HH 1 15 15

6.2 Instalación de kit HH 1 15 15

7 EQUIPOS Y HERRAMIENTAS 3

7.3 Equipos (10% de MO) % 0.1 30 3

8 PEGAMENTOS 2.1

8.1 Cinta Teflón und 0.5 1 0.5

8.2 Cinta aislante und 0.2 3 0.6

8.3 Silicona Vidrio und 0.1 10 1

9 TRATAMIENTO QUÍMICO 7.2

9.1 Deposito para filtración Primaria und 1 2 2

9.2 Fierro para armazón (alambre Nº 8 o 16) kg 0.1 7 0.7

9.3 Malla de filtro m 0.1 5 0.5

9.4 Pastilla de tratamiento und 0.2 15 3

9.5 Deposito para pastilla de tratamiento und 1 1 1

COSTO ACTUAL KIT PARA LAVAMANOS SIN DUCHA 206.4

Estos precios son considerando un diseño de los tanques con la medida ideal, lo que ahorraría los pegamentos usados en la versión al por menor.
