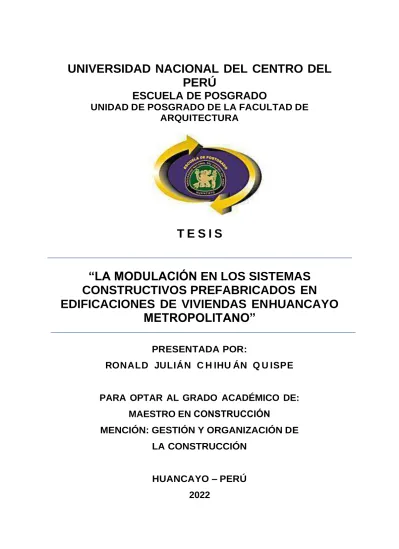

UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
ESCUELA DE POSGRADO
UNIDAD DE POSGRADO DE LA FACULTAD DE ARQUITECTURA
T E S I S
“LA MODULACIÓN EN LOS SISTEMAS CONSTRUCTIVOS PREFABRICADOS EN EDIFICACIONES DE VIVIENDAS EN HUANCAYO
METROPOLITANO”
PRESENTADA POR:
RONALD JULIÁN C H IHU ÁN Q U ISPE
PARA OPTAR AL GRADO ACADÉMICO DE:
MAESTRO EN CONSTRUCCIÓN
MENCIÓN : GESTIÓN Y ORGANIZACIÓN DE LA CONSTRUCCIÓN
HUANCAYO – PERÚ
2022
ASESOR
DR. LUIS ARMANDO CHAVEZ BELLIDO DNI: 19850762
ORCID: 0000-0001-5136-9180
AGRADECIMIENTO
Dedico la presente tesis, A Dios, A mi padre Julián, a mi madre Margarita Rosa, por ser el pilar, la fuerza y fe. A mis hermanos Susan, Ever, Richard, Kevin, Anthoni, Julián Luis Y Mi Hija Zuly Vasti por el apoyo incondicional.
DEDICATORIA
Dedico la presente tesis, a mi padre, a mi madre, a mis familiares y amigos; muy especialmente a todos los profesionales de la arquitectura e ingeniería que trabajan por construir un futuro más sostenible y humano.
ÍNDICE
ASESOR ... iii
AGRADECIMIENTO ... iv
DEDICATORIA ... v
ÍNDICE ... vi
ÍNDICE DE TABLAS ... ix
ÍNDICE DE FIGURAS ... x
RESUMEN ... xii
ABSTRACT ... xiii
INTRODUCCIÓN ... 14
CAPÍTULO I ... 16
MARCO TEORICO ... 16
1.1. Antecedentes o marco referencial ... 16
1.1.1. Antecedentes Internacionales ... 16
1.1.2. Antecedentes Nacionales ... 22
1.1.3. Planteamiento del Problema ... 24
1.1.3.1. Problema General ... 26
1.1.3.2. Problemas Secundarios ... 26
1.1.4. Objetivos ... 26
1.1.4.1. Objetivo General ... 26
1.1.4.2. Objetivos Específicos ... 27
1.1.5. Justificaciones ... 27
1.1.6. Viabilidad y Limitaciones... 28
1.1.6.1. Viabilidad ... 28
1.1.6.2. Limitaciones ... 29
1.1.7. Delimitación de la Investigación ... 29
1.1.7.1. Delimitación Geográfica ... 29
1.1.7.2. Delimitación Temporal ... 29
1.2. Referentes Teóricos ... 30
1.3. Marco Conceptual ... 31
1.3.1. La Modulación en Arquitectura ... 31
1.3.2. Definición de Arquitectura Sostenible ... 38
1.3.3. Vivienda y Sostenibilidad ... 39
1.3.4. La Prefabricación ... 43
1.3.5. Modulación y Módulo ... 43
1.4. Hipótesis ... 56
1.4.1. Hipótesis Principal ... 56
1.4.2. Hipótesis Secundarias ... 56
1.5. Operacionalización de Variables ... 57
1.5.1. Identificación de Variables ... 57
1.5.1.1. (VX): Modulación de Sistemas Constructivos ... 57
1.5.1.2. (VY): Edificación de Viviendas ... 57
CAPÍTULO II ... 58
DISEÑO METODOLÓGICO ... 58
2.1. Métodos de Investigación ... 58
2.1.1. Método a Nivel General ... 58
2.1.2. Método Específico de Uso ... 58
2.2. Nivel, Tipo y Carácter del Estudio ... 59
2.2.1. Nivel de la Investigación ... 59
2.2.2. Tipo de Investigación ... 59
2.3. Diseño y Medición de Variables ... 59
2.3.1. Determinación de Componentes ... 59
2.4. Determinación de Población y Muestra ... 61
2.4.1. Población de Estudio ... 61
2.4.2. Muestra ... 61
2.5. Técnicas de Recolección de Datos ... 61
CAPÍTULO III ... 62
ANÁLISIS Y DISCUSIÓN DE RESULTADOS ... 62
3.1. Aplicación de la Encuesta ... 62
3.2. Resultados de la Encuesta ... 69
3.3. Aspectos Discutibles ... 70
3.4. Comprobación de la Hipótesis ... 71
3.4.1. Contraste de la Hipótesis General... 71
3.4.2. Contraste de la Hipótesis Secundaria 1 ... 73
3.4.3. Contraste de la Hipótesis Secundaria 2 ... 75
3.4.4. Contraste de la Hipótesis Secundaria 3 ... 77
3.5. Propuestas de Vivienda Modular Prefabricada... 79
3.5.1. Descripción de la Propuesta ... 79
3.5.2. Diseño estructural ... 86
3.5.3. Proceso constructivo ... 88
3.5.4. Apuntes interiores ... 91
CONCLUSIONES ... 92
RECOMENDACIONES ... 94
REFERENCIA BIBLIOGRAFICA ... 96
ANEXOS ...100
ÍNDICE DE TABLAS
Tabla 1 Referente sobre cantidad y cualidad habitacional. ... 30
Tabla 2 Vivienda sostenible en Paraguay. ... 30
Tabla 3 Operacionalización de variables. ... 57
Tabla 4 Tabla Cruzada Hipótesis General. ... 71
Tabla 5 Pruebas de Chi-cuadrado: HP. ... 72
Tabla 6 Tabla cruzada Hipótesis secundaria 1. ... 73
Tabla 7 Pruebas de chi-cuadrado: HS1. ... 74
Tabla 8 Tabla cruzada H. Secundaria 2. ... 75
Tabla 9 Pruebas de chi-cuadrado H. Secundaria 2. ... 76
Tabla 10 Tabla cruzada H. Secundaria 3. ... 77
Tabla 11 Pruebas de chi-cuadrado H. Secundaria 3. ... 78
ÍNDICE DE FIGURAS
Figura 1 Aspectos determinantes de la tecnología. ... 17
Figura 2 Aspectos de la modulación. ... 18
Figura 3 Casa desmontable prefabricada Daiwa. ... 19
Figura 4 Sistema Modular y tecnológico de Habraken. ... 20
Figura 5 Casa modular prefabricada y uso de paneles. ... 21
Figura 6 Casa Modular sistematizada. ... 23
Figura 7 Campamento de viviendas modulares prefabricadas. ... 24
Figura 8 Proporción Fibonacci. ... 31
Figura 9 Sucesión rítmica de Padovan. ... 32
Figura 10 Triangulo como Regla de Oro ... 33
Figura 11 Construcción del triángulo áureo. ... 34
Figura 12 Pirámide de Keops en Egipto. ... 34
Figura 13 Rectángulo áureo. ... 35
Figura 14 El Partenón modelo de proporción y ritmo. ... 35
Figura 15 Base proporcional del Pentágono. ... 36
Figura 16 El Arqueómetro ... 36
Figura 17 Teoría de las tres "E". ... 38
Figura 18 Teoría de las tres "R". ... 39
Figura 19 El Modulor y la conformación del cuerpo. ... 44
Figura 20 Las formas pregnantes en arquitectura. ... 46
Figura 21 La Forma como cerramiento modular. ... 47
Figura 22 Semejanza expuesta en arquitectura. ... 47
Figura 23 Proximidad entre elementos. ... 47
Figura 24 Aspectos de la continuidad espacial. ... 48
Figura 25 Usos de la ley de simetría. ... 48
Figura 26 Forma como canon estético y constructivo. ... 49
Figura 27 Desarrollo de la forma orgánica de Wright... 50
Figura 28 Naturaleza expresiva de la forma. ... 50
Figura 29 Forma y estructura del corintio. ... 51
Figura 30 Estadio de Múnich: Forma y estructura. ... 52
Figura 31 Relación homónima entre forma y estructura. ... 53
Figura 32 Resultado formal y estructural. ... 53
Figura 33 Modulación del Centro Pompidou. ... 54
Figura 34 Aspectos del sistema constructivo. ... 56
Figura 35 Componentes de las variables. ... 60
Figura 36 Cualidad de las variables. ... 60
Figura 37 Edad de los encuestados. ... 62
Figura 38 Estado civil. ... 63
Figura 39 Ingreso mensual en dólares. ... 63
Figura 40 Tenencia de la propiedad. ... 64
Figura 41 Deseo de adquisición. ... 64
Figura 42 Propiedad de la vivienda. ... 65
Figura 43 Prioridad de compra. ... 65
Figura 44 Posesión de predio. ... 66
Figura 45 Preferencias de la vivienda... 66
Figura 46 Conocimiento de prefabricación. ... 67
Figura 47 Aspectos importantes de la vivienda. ... 67
Figura 48 Opinión del módulo. ... 68
Figura 49 Sistema de preferencia. ... 68
Figura 50 Condición de la oferta. ... 69
Figura 51 H. General: Intervalos de Confianza 95%. ... 72
Figura 52 H. secundaria 1: Intervalos de Confianza 95%. ... 74
Figura 53 H. secundaria 1: Intervalos de Confianza 95%. ... 76
Figura 54 H. secundaria 3: Intervalos de confianza. ... 78
Figura 55 Planta modular de la vivienda. ... 80
Figura 56 Geometría modular. ... 80
Figura 57 Vista del prototipo. ... 85
Figura 58 Aspectos de la volumetría. ... 85
Figura 59 Imágenes seccionales. ... 87
Figura 60 Prototipo en vista. ... 88
RESUMEN
Existe una diversidad de discusiones sobre los sistemas constructivos inherentes a la calidad habitacional, y conviene expresar que estos dos aspectos se vinculan con el financiamiento y las posibilidades económicas de la gente. Según el Banco Interamericano de Desarrollo (2019) en América Latina un 81% de habitantes de las ciudades viven carecen de una vivienda adecuada por el elevado costo de adquisición. Como deducción, para el 2050 el patrón de desarrollo de la región va a aumentar en 27% de residentes una velocidad cuatro veces mayor al ritmo de los últimos diez años con la necesidad de más servicios habitacionales, (BID, 2018).
Teniendo como constante el explosivo crecimiento habitacional marcado desde la época de los años 50 que ha generado una descomunal necesidad habitacional, el Estado peruano no se preocupa por resolver este percance y esta situación ha provocado que gran porcentaje de la población se vea obligada a vivir de modo inapropiado. Las políticas de saneamiento y protección frente a amenazas latentes no se han desarrollado lo suficiente como para permitir que los diversos sectores de la población vivan con seguridad.
La tesis explora la relación entre la aplicación de la modulación en el desarrollo de un modelo de vivienda con los sistemas constructivos prefabricados en edificaciones en Huancayo metropolitano con el fin de aplicar los resultados en el diseño de un módulo experimental de vivienda eficiente según establecen los tratados de sostenibilidad. En la investigación se han abordado aspectos sobre sostenibilidad, tecnología y construcción para hacer eficiente el diseño de arquitectura e ingeniería.
Palabras Clave
Vivienda Modular, Sistema Constructivo, Tecnología Sustentable, Técnica
ABSTRACT
There is a diversity of discussions on the construction systems inherent to housing quality, and it should be noted that these two aspects are linked to financing and people's economic possibilities. According to the Inter-American Development Bank (2019) in Latin America, 81% of city dwellers live without adequate and functional housing, a situation related to the high cost of construction or acquisition. as a logical deduction, by 2050 the development pattern of the region will increase by almost 27% more residents with the consequent need for housing services, a rate four times faster than the rate of the last ten years (IDB, 2018).
Having as a constant the explosive housing growth marked since the 1950s that has generated a huge housing need, the Peruvian State is not concerned about solving this mishap and this situation has caused a large percentage of the population to be forced to live inappropriately. The policies of shelter and protection against latent threats have not been sufficiently developed to allow the various sectors of the population to live in safety.
The thesis explores the relationship between the application of modulation in the development of a housing model with prefabricated construction systems in buildings in metropolitan Huancayo to apply such results in the design of an experimental module of efficient and affordable housing as established by sustainability treaties. The research has addressed various aspects of sustainability, technology and construction that lead to more efficient architectural and engineering design.
Key Words
Modular Housing, Building System, Sustainable Technology, Technical
INTRODUCCIÓN
Considerando la extensa problemática referida a la vivienda, la motivación principal de la tesis es contribuir con el diseño de un conjunto de viviendas accesibles, económicamente viables y sobre todo que respondan a lograr la sostenibilidad mediante el equilibrio entre sociedad, economía y medio ambiente.
En este primer informe de tesis se abordan aspectos concretos referidos al marco conceptual y al diseño de las estrategias metodológicas para conocer con mayor precisión las invariantes e inferencias del proceso.
Se define el horizonte de los elementos de estudio desde la perspectiva de las hipótesis y su relación tangencial con el modelo de trabajo, considerando los valores y cualidades del método. Los principios metodológicos y analíticos que se desarrollan en este avance han sido seleccionados de acuerdo con criterios de carácter interdisciplinario pero que tienen relación con la arquitectura, poniendo énfasis en la sostenibilidad. Cada uno de los argumentos se soportan en aspectos sólidos cuyo alcance coincide con los objetivos.
En la Encuesta Nacional de Programas Presupuestales (ENPP), el déficit cualitativo y cuantitativo de viviendas, se presenta como una de las grandes problemáticas de no contar con una vivienda digna en materia del hábitat de la población en la ciudad de Huancayo, así como también viviendas que no tienen acceso a los servicios básicos. Factor cuantitativo: Se da en la falta de viviendas idóneas para llenar la carencia habitacional de las familias que no cuentan con una vivienda adecuada, de forma que cada morada pueda cobijar a una sola familia.
Se puede notar en las deficiencias en la naturaleza de la vivienda como por ejemplo: materiales de construcción (paredes, techos y pisos), espacio de habitabilidad (hacinamiento) e infraestructura de servicios (agua potable, desagüe y electricidad). Este déficit se nota cuando un gran sector de la población suele ubicar sus viviendas en lugares que tienen condiciones riesgosas como pendientes y franjas marginales de los ríos. La propuesta contribuye a mejorar las condiciones y calidad de vida de la población se propone un modelo de vivienda sostenible, que solucione los espacios habitables superando restricciones.
El capítulo uno trata sobre el planteamiento del problema de la investigación, problema general y problemas específicos. Objetivo general,
objetivos específicos. Justificación y limitaciones. El capítulo dos aborda al marco teórico de la investigación, en el que se da a conocer los antecedentes internacionales y nacionales sobre el tema, el marco conceptual que nos brinda información desde el punto de viste de la antigüedad hasta la actualidad, asimismo la prefabricación.
En el capítulo tres, se realiza la metodología de investigación: métodos de investigación, Formulación de hipótesis y la operacionalización de variables. El capítulo cuatro está destinados al desarrollo de la propuesta modular prefabricada en que se detalla paso a paso el proceso que se utilizó para arribar al desarrollo del módulo correspondiente. El capítulo cinco corresponde a las interpretaciones e inferencias estadísticas para culminar con las conclusiones y recomendaciones.
CAPÍTULO I MARCO TEORICO
Como anotación previa al desarrollo exponemos el concepto de (Tafur, 2014) al decir que “se entiende por marco teórico al fundamento de la investigación, integrado por un conjunto de conocimientos que elabora el investigador a fin de apoyar el estudio que se propone hacer. Estos conocimientos no sólo son aquellos que el investigador considera certeros, sino que también pueden incluirse los probablemente certeros. Esto último ocurre cuando el problema que se investigue es completamente novedoso...”.
(Portilla, 2017, p. 68).
1.1. Antecedentes o marco referencial 1.1.1. Antecedentes Internacionales
El procedimiento modular “permite ejecutar la estructura completa de construcciones, así como las fachadas entre estructuras portantes de más altura. Los diseños estructurales consisten en una serie de vigas y losas de alta resistencia, unidas entre sí por medio de ladrillos diseñadas exclusivamente; el sistema de paredes está constituido por un conjunto de paneles modulares que resultan efectivos para todo tipo de muro” (Mac.
Creanor, 1998).
1.1.1.1. Casa Modular en Containers
Paul Rudolph, 1975. Dentro de sus propuestas utilizo la modulación en sus obras. La importancia es que el módulo y su tratamiento constructivo se originan de un patrón modular. En contraposición, otros procedimientos usan tecnologías ya conocidas, la particularidad de este patrón modular es que se puede instalar y trasladar en cualquier ubicación como se hace con los módulos de containers, pueden tener combinaciones de varias plantas.
Esta estructura metálica es permanente y cuenta con adecuados cerramientos. Los containers, se emplean como una estrategia que les devuelve su uso para otro tipo de actividad.
Se usa como edificios en hotelería “Travel Lodge” con una composición
adecuada y combinados al interior con estructura portante de acero para una mejor estabilidad; otros casos como el de “Best Rest Hotels” en Zaragoza, donde se apilan unos sobre otros a modo de panales de abeja formando un conjunto estable.
Figura 1
Aspectos determinantes de la tecnología.
1.1.1.2. Vivienda Modultec (2011)
“MODULTEC” es una compañía que tiene como fin la construcción modular a gran escala con aplicación de la estructura metálica. El procedimiento constructivo de “MODULTEC” cuenta con diversas y considerables utilidades, descritas en su propia propaganda: aminorar los plazos de entrega, mejorar las condiciones laborales, medio ambiente sano y reciclaje; ensamble y desensamble adecuados. Las torres de edificación no se botan ni se demuelen, se separan las piezas y pueden ser articular en otra ubicación. Por tanto, existe la posibilidad de que el sistema permita hacer
“crecer” los edificios de acuerdo con su cometido nuevo, satisfaciendo necesidades y ampliaciones que el cliente así lo requiera. (Flores Y, Pastor, Fernandez-Villena, y Martínez, 2011).
Figura 2
Aspectos de la modulación.
Circunstancias colindantes requieren especial un tratamiento adecuado para que no se pierda la estabilidad en las estructuras de acero y concreto, considerando su función ante los sismos, proponiendo a la vez, mejor utilidad en los aspectos acústicos y térmicos. Se propone el uso adecuado en la calidad de los materiales y acabados. Se debe tener un adecuado control de calidad. Actualmente, diferentes empresas en este rubro son especialistas en estos sistemas constructivos no tradicionales y, representan un porcentaje mínimo en el sistema de la construcción.
1.1.1.3. Casa Daiwa, Versión contemporánea
Las viviendas unifamiliares con módulos prefabricados se encuentran en el mercado de EE. UU, Europa y Japón, son elaboradas con este sistema.
En el año 2009 se construyeron 262.000 viviendas prefabricadas alrededor de Latinoamérica, en el que la prefabricación modular solo alcanzo el 10%.
Figura 3
Casa desmontable prefabricada Daiwa.
Los problemas medioambientales como el cambio climático causado por el calentamiento global y la conservación de la biodiversidad, y la escasez de energía causada por el gran terremoto del este de Japón se convirtieron en un problema social, y la ciudad de Sakai, como una ciudad modelo ambiental, estaba en condiciones de reformar la ciudadanía, así como promover la transformación en los hábitos de vida. Asimismo, el requisito de la ciudad de Sakai para la propuesta era crear unas viviendas que fueran respetuosas con el medio ambiente:
Con un entorno de vida reconfortante y un espacio habitable que permitiera una alta calidad de vida, así como una manzana con bajas emisiones de carbono: para establecer un estilo de vida respetuoso con el medio ambiente, para presentar una ciudad atractiva que será el modelo para la regeneración de la Ciudad Nueva, y para contribuir al progreso de la tecnología ambiental se construyeron viviendas que debían ser cero contaminaciones.
La línea de Daiwa House Industry, Investigo previamente el "Smart Xevo Eco Project" para realizar viviendas autosuficientes energéticamente para el 2020, y este enfoque coincidía con los requisitos que buscaba la ciudad de Sakai. Comenzaron a desarrollar esto como un campo que podía demostrar plenamente nuestras capacidades técnicas. Las viviendas que emplean células modulares se encuentran desarrolladas en países europeos, produciendo modelos individualizados considerando ideas que solucionen el
confort al usuario y son fabricadas con este sistema.
“Sekisui Chemical” fabrica en un año 23.820 unidades modulares en siete laboratorios para un ahorro económico. Las unidades modulares que produce la empresa se generan espacios dotadas de un alma fuerte de estructura ligera metálica con la finalidad que resista correntias de viento hasta de 230 km/h y movimientos sísmicos encima de 7,8 (escala de Richter).
1.1.1.4. Nicholas Habraken (2018).
La propuesta participativa y personalizada en los proyectos de vivienda de Habraken, están centradas a la vivienda social, que se extiende aplicando la construcción con estructura liviana en la parte interna permitiendo relacionar ambientes que den confort al usuario. Cuando se planteó la teoría en el proyecto “Adelaide Road” (Constaba de 50 unidades modulares en Londres) motivo la atención y discusión de los habitantes viendo la probabilidad tecnológica de ejecutar proyectos involucrados en principios de una transformación que sea compatible con las variables de tiempo y costo que se operan en el negocio habitacional.
Figura 4
Sistema Modular y tecnológico de Habraken.
Esta propuesta realizada por Habraken no configuro cambios relevantes en la escala de agrado de las familias, se consideró como un aporte en la manera de pensar y participar de los interesados. A la realización de un seminario de investigación se planteó como un modelo trascendental:
a) Los usuarios darán a conocer sus exigencias personales.
b) Es importante que los propietarios deban involucrarse en el cambio, evitando el gasto en cuanto a tiempo proyectual y errores de diseño.
c) El involucramiento del usuario es básico, sin tener que encargar las responsabilidades a terceros al momento de dimensionar el proyecto.
d) Es necesario jugar con reglas claras las que deben conocer todos los usuarios por medio de documentos sobre el funcionamiento que debe ser respetado en usos y costumbres en forma consciente.
e) La propuesta proyectual debe tener relación directa con el proceso de diseño, el mismo que orientara las necesidades de servicio para los futuros usuarios considerando aspectos viables de ejecución.
1.1.1.5. Renzo Piano – Vivienda evolutiva
Se trata de una unidad de vivienda prefabricada modular, la que propone la ocasión de contar con la distribución de espacios adecuados, consta de un volumen con interrelaciones espaciales internas, con mamparas vidriadas en las fachadas y en el interior están divididas con membranas livianas, que permiten la conversión de una manera ágil de acuerdo con la función que cumpla.
Figura 5
Casa modular prefabricada y uso de paneles.
La propuesta de vivienda, esta engarzada con otro grupo de viviendas dándole orden estandarizado a todo el conjunto. La solución en la vivienda evolutiva tiene como componentes lo siguiente: es una caja de seis metros por seis metros haciendo una fachada de 36 m2, y se enmarca en un emplazamiento de 50 y 120 m2. Se le puede definir tomando algunas variables arquitectónicas que forman parte de la teoría arquitectural donde
cuentan los aspectos del espacio, la función y las anotaciones de gestión involucrada en el desarrollo.
a) Espacio y función son categorías inherentes al diseño de viviendas ya que de estos aspectos deriva la buena distribución de los ambientes internos creando espacios agradables y que solucionen los problemas de habitabilidad de una manera eficiente de acuerdo con las necesidades del
b) usuario, ya que existe total flexibilidad para la distribución de los espacios. Es importante asimismo que la unidad modular cuente con un sistema constructivo adecuado a la prefabricación para que el espacio en su conjunto se note como una sola unidad.
c) El Componente Edificatorio es la unidad de vivienda por ser un espacio integrador en su interior, se trabajó con un componente edificatorio que responda a las necesidades del espacio creado, ofreciendo la posibilidad de empoderarse de la totalidad arquitectónica interior.
d) Es posible utilizar membranas divisorias livianas que pueden ser intercambiadas cada cierto tiempo, y de los espacios adyacentes externos por medio de paneles vidriados.
e) La ubicación de muebles es al gusto del usuario definiendo de la mejor manera las áreas de uso.
f) La idea central en la ejecución del proyecto se enmarco en dos etapas:
la externa donde se consideró los componentes modulares y la modulación interna considerando el punto de vista de los clientes.
g) Lo importante bajo el principio de la modulación es que toda la parte interna cuenta con membranas divisorias modulares donde también se propone la prefabricación con estructura liviana.
h) La obra se completa con paneles modulares en todo su alrededor; El patrón modular y los empalmes a la estructura principal, ofrecen al usuario viviendas con gran flexibilidad en su propuesta de la distribución interior y con mucha fluidez espacial.
1.1.2. Antecedentes Nacionales 1.1.2.1. Chang Breña (2014)
En su tesis “Propuesta y evaluación de la aplicación del sistema de construcción industrializada modular”. El objetivo es de difundir y valorar el
método concreto y practico del aspecto modular prefabricado que viene innovando y a la vez aumenta la eficacia reduciendo los costos.
Figura 6
Casa Modular sistematizada.
Fuente 1: https://gestion.pe/? -viviendas-y-valores-referenciales-noticia/. 3D
En su ejecución, el enfoque que empleo es industrializar los módulos de vivienda, el mismo que está en evaluación para su uso en sistemas constructivos a gran escala, asimismo, se evalúa el aspecto tecnológico y económico, con la finalidad de ingreso al mercado nacional ya que se creó una expectativa de primer orden, también contribuirá a elegir un proyecto que cumpla con toda la normatividad tanto en los aspectos ambientales, tecnológicos, económicos y sociales.
1.1.2.2. Multifamiliar Baldeón y Chávez
Investigaron en su proyecto de tesis “Diseño de edificio multifamiliar modular para mejorar la calidad de vida de las familias del Campamento Unacem Atocongo Villa María del Triunfo”. En el referido campamento, las viviendas existentes actuales tienen módulos que son inadecuadas para estas épocas, carecen de servicios básicos e inseguridad, con más de 50 años de antigüedad.
Figura 7
Campamento de viviendas modulares prefabricadas.
Fuente 2: https://karmod.com/es/productos/construcci%C3%B3n-de-campamentos
Además, no cumplen con lo que estipula el Reglamento Nacional de Edificaciones. En la construcción actual se han encontrado diferentes daños ocasionados por las inclemencias del tiempo, este inestable problema trae como desenlace una inseguridad colectiva por trance natural pudiendo ocasionar serios problemas al ser humano, Los materiales primigenios (asbesto-cemento) utilizados en la coberturas de viviendas está censurado su uso por que afectan la salud de los ciudadanos.
Cuando se propone la construcción de un módulo multifamiliar prefabricado con una altura de cinco pisos, debe brindar al usuario confort, salubridad y mejorar la calidad de vida, asimismo, el proyecto debe enmarcarse dentro los lineamientos concretos sugeridos en el Reglamento Nacional de Edificaciones, incluyendo las diferentes especialidades (arquitectura, estructuras, instalaciones sanitarias y eléctricas), y finalmente a esta consideración se agrega el criterio de diseño ambiental.
1.1.3. Planteamiento del Problema
En la ciudad de Huancayo luego de la pandemia se viene dando en proceso acelerado de construcción. entre diciembre del 2018 (prepandemia), conforme a la publicación del Instituto Nacional de Estadística e Informática (INEI), la construcción se incrementó de 6.62% respecto al mismo mes del año anterior y es el segundo más alto logrado en los últimos cinco años
cercano a diciembre del 2015. Desde 2013, que el PBI en la edificación de ese mes es superior al del PBI global; considerándolo proporcionalmente de 5 a 1.
En consecuencia se produjo un aumento en la demanda de proyectar y ejecutar obras de construcción civil como hospitales, estadios, carreteras, puentes, viviendas, etc., que obedecen al desarrollo social propio de la nación;
cuyo resultado final fue el incremento significativo de empresas contratistas en el país, y a su vez la ejecución de proyectos de construcción, que son una oportunidad de desarrollo económico del lugar para el bienestar de los pobladores directa o indirectamente durante el tiempo de ejecución del mismo.
Es así como una adecuada ejecución de los trabajos de toda obra de construcción civil, con el cumplimento adecuado y satisfactorio de los tiempos estimados es de suma prioridad por el bienestar del manejo económico no solo de los contratistas sino de todos los involucrados. Pero se observa que, en la mayoría de las ejecuciones de obras, los resultados son negativos tanto para los contratistas como para la población.
La razón principal es que la mayor parte de las empresas contratistas no tienen métodos adecuados de monitoreo en desarrollo de proyectos, por eso el desenvolvimiento de trabajos es perjudicial en tiempo y costos, en vez de representar un ingreso económico cumplido el ciclo de construcción y habilitación del proyecto. La competitividad en el mundo de la construcción nos lleva a la mejora continua en procesos de gestión y control del desarrollo de los trabajos, los cuales nos ayudan a mejorar los resultados de productividad y por ende económicos durante el desarrollo de las actividades que comprende el proyecto.
Circunstancialmente se trata de definir y establecer nuevos enfoques que permitirán avizorar el aspecto central del estudio que desde la siguiente perspectiva ¿cómo monitorear el desenvolvimiento adecuado del proyecto?, es por esta problemática como surge la necesidad de un monitoreo adecuado durante la ejecución de toda obra de construcción bajo el sistema constructivo prefabricado modular en edificaciones de viviendas en Huancayo metropolitano.
“El planteamiento del problema describe una situación en cuestión que
debe ser resuelto, es el punto de partida que da el enfoque y se obliga a centrarse en algo concreto. Para identificar el problema es necesario considerar el contexto, antecedentes, especificidad y relevancia de la investigación”. Olguín (2020). Universidad autónoma del estado de Hidalgo.
1.1.3.1. Problema General
¿De qué manera se relaciona la modulación de los sistemas constructivos prefabricados con la edificación de viviendas en las edificaciones en Huancayo metropolitano?
1.1.3.2. Problemas Secundarios
Se ha logrado establecer que, de las seis categorías principales del aspecto referido a la modulación del sistema constructivo, cuatro inciden en aspectos sociales, económicos y ambientales que son las siguientes:
identificación de la necesidad del usuario; los criterios de equidad y racionalidad espacial; prioridad de establecimiento de tiempo en la edificación y las prioridades definidas por la relación costo – beneficio. En tal sentido, la enunciación de problemas secundarios se ha formulado del siguiente modo:
¿De qué manera se relaciona la dimensión de la necesidad social de la modulación del sistema constructivo con la edificación de viviendas en las edificaciones en Huancayo metropolitano?
¿De qué manera se relaciona la dimensión de la equidad espacial de la modulación del sistema constructivo con la edificación de viviendas en las edificaciones en Huancayo metropolitano?
¿De qué manera se relaciona la dimensión de la cuantificación de tiempo de la modulación del sistema constructivo con la edificación de viviendas en las edificaciones en Huancayo metropolitano?
¿De qué manera se relaciona la dimensión costo beneficio de la modulación del sistema constructivo con la edificación de viviendas en las edificaciones en Huancayo metropolitano?
1.1.4. Objetivos
1.1.4.1. Objetivo General
Determinar la relación que existe entre la modulación de los sistemas constructivos prefabricados con la edificación de viviendas en el contexto urbano de Huancayo metropolitano.
1.1.4.2. Objetivos Específicos
Determinar de qué manera se relaciona la dimensión de la necesidad social de la modulación del sistema constructivo con la edificación de viviendas en las edificaciones en Huancayo metropolitano.
Determinar de qué manera se relaciona la dimensión de la equidad espacial de la modulación del sistema constructivo con la edificación de viviendas en las edificaciones en Huancayo metropolitano.
Determinar de qué manera se relaciona la dimensión de la cuantificación de tiempo de la modulación del sistema constructivo con la edificación de viviendas en las edificaciones en Huancayo metropolitano.
Determinar de qué manera se relaciona la dimensión costo beneficio de la modulación del sistema constructivo con la edificación de viviendas en las edificaciones en Huancayo metropolitano.
1.1.5. Justificaciones
La investigación tiene una diversidad de implicancias que justifican su aplicación en razón a qué la tesis aportará de manera significativa al conocimiento e importancia de la vivienda, resaltando sus componentes tecnológicos, con el fin de establecer conocimientos recientes respecto al diseño de una infraestructura eficiente e innovadora para el desarrollo habitacional de los residentes de San Martín de Pangoa. Con este conocimiento será posible deducir resultados inferidos en la implementación de políticas y planes integradores.
El estudio despliega datos sobre la vivienda que usualmente no son abordados en el umbral del diseño tales como la importancia de uso de tecnologías adyacentes o colaborativas, las premisas de adecuación social y economía. Por tal razón, las dimensiones del estudio tienen una anotación cualitativa y se refieren a la armonización de los procesos de diseño, gestión y construcción con la adecuación de estrategias adecuadas para el desarrollo del proyecto.
Las reflexiones teóricas son importantes como parte de la justificación metodológica. De ese modo, el desarrollo del proyecto de investigación se llevará a cabo en Huancayo Metropolitano, cuyo lapso que se estudiará corresponde al año 2018-2020, y se puede justificar en los siguientes criterios:
• Conveniencia: El desarrollo del presente trabajo de investigación
surge como respuesta a la utilización de un adecuado método de la prefabricación en la ejecución de obras de construcción de viviendas, para poder obtener los resultados previstos al inicio de los trabajos.
• Relevancia social: El sector construcción es actualmente uno de los pilares principales del PBI del país, es así como el uso adecuado de una metodología de control en la prefabricación en el desarrollo de una obra que beneficiaría de forma correcta o incorrecta a la población de la localidad y también a las zonas aledañas, además con la culminación del proyecto se logrará satisfacer las necesidades demandadas por la población en el menor tiempo.
• Implicancias prácticas: La gestión adecuada en la prefabricación modular durante la ejecución de proyectos de viviendas, ayuda a culminar los trabajos en su totalidad de manera satisfactoria en tiempo y costo, con el total beneficio económico previstos al iniciar el proyecto sin pasar apuros económicos en el camino, que en ocasiones afectan de manera directa la continuidad de las obras, y traen resultados económicos que se trasuntan como negativos.
En síntesis; el valor teórico tiene que ver con la información compilada y procesada, así como los resultados de la presente investigación, se podrán utilizar como base teórica para futuras investigaciones similares que se desarrollarán en Huancayo Metropolitano a ello se encadena la utilidad metodológica que consiste en la recopilación de los datos que servirán para el desarrollo del trabajo de investigación se basará desde que se inicia la obra hasta la conclusión de este.
1.1.6. Viabilidad y Limitaciones 1.1.6.1. Viabilidad
Se dispone de recursos y referentes teóricos apropiados. Por tanto, la investigación es viable y concurre con los objetivos de la investigación. Se ha dispuesto de sistemas análogos y modelos comparados que sirven para modelizar los referentes. Así mismo; se tiene el apoyo de diversos medios institucionales tales como la Municipalidad provincial de Huancayo, el Gobierno Regional, y otros, quienes en su momento aportaron con información fehaciente.
1.1.6.2. Limitaciones
Las limitaciones encontradas son: Tiempo restringido para la ejecución de la investigación; Pocos antecedentes sobre el tema en el lugar de referencia; Problemas económicos pospandemia. Según (Encimas, 2017) diremos que “…las limitaciones refieren fundamentalmente a la falta de competencia o experiencia del investigador, a la influencia que pueda tener sobre el tema de investigación al excesivo tiempo que se requiere para el problema de lograr información".
1.1.7. Delimitación de la Investigación 1.1.7.1. Delimitación Geográfica
La investigación se circunscribe dentro del ámbito geográfico de la provincia de Huancayo, Departamento de Junín, concretamente en la zona Este de la ciudad. Los límites se encuentran establecidos en la carta nacional Geográfica y el área de estudio corresponde al distrito de Huancayo. Los elementos de estudio se dirigen a los habitantes del ámbito de trabajo y no existen márgenes discordantes. La población del distrito tiene características sociales definidas, siendo la principal dedicación social para fines de subsistencia el comercio y los servicios.
1.1.7.2. Delimitación Temporal
La tesis es de tipo longitudinal. El tiempo en que se recogen los datos corresponde al período entre junio de 2020 y diciembre de 2021. La revisión documental es comparativa y o se toma en cuenta proyecciones que podrían alterar la veracidad de los datos que en este caso no son manipulables.
Respecto a la relación entre los hechos que conforman el programa de edificación de vivienda, existen expectativas de aplicación a futuro, dejando abierta la posibilidad de posteriores indagaciones sobre el tema dentro de la ciudad de Huancayo.
1.2. Referentes Teóricos
Tabla 1
Referente sobre cantidad y cualidad habitacional.
Título “Carácter del Déficit Habitacional Guía para calcular requerimientos habitacionales en Asunción, Uruguay”
Autor Alvarado Carlos; Rivasplata, Manuel.
Fuente Ministerio de Vivienda y Urbanismo (MINVU) 2013
Resumen El trabajo difunde e identifica la necesidad de vivienda en el sector de Mariscal Félix Estigarribia, un sector ampliamente densificado y con fuertes necesidades de vivienda. El estudio se basa en un nuestros de cantidad y calidad habitacional para proponer viviendas de interés social y a bajo costo mediante el sistema de prefabricación modular. El proyecto aplicado es un conjunto experimental de tres bloques asociados a la densidad y se da usando el patrocinio financiero del cabildo de la ciudad de Asunción.
Conclusiones Mediante el análisis de resultados y su contrastación con las propuestas del proyecto piloto se llegó a establecer que el sistema prefabricado con materiales de tercera generación abarata costos y brinda un albergue de calidad. La accesibilidad y los servicios son concomitantes a los criterios urbanos y tipoló- gicos del entorno.
Tabla 2
Vivienda sostenible en Paraguay.
Título “La vivienda sostenible en el Paraguay”
Autor CONAVI, DGEEC
Fuente MINVU – AGCI, 2016
Resumen El informe técnico pone a disposición de las autoridades las especificaciones que regulan el proceso edificatorio desde una versión sustentable que incorpora las necesidades sociales y materiales de la vivienda. Consiste en la tentativa de insertar modelos habitacionales de organización espacial según las definiciones del contexto de la sociedad y medio ambiente.
Conclusiones La investigación demuestra oportunidades y posibilidades para lograr la edificación de viviendas sustentables dentro de la relación armónica entre necesidad y servicio buscando una óptima
calidad de los sistemas habitacionales.
1.3. Marco Conceptual
Es una aproximación a la terminología o definiciones más usadas en relación con la materia sobre el tema, permitiéndonos tener entendimiento e interpretación de este. Se entenderá los términos de arqueometría en torno almodulo, modulación, la flexibilidad en la construcción y prefabricación, por lo que conoceremos los fines principales para ser aplicados en las propuestas de la edificación modular con el fin de optimizar recursos y hacer propuestas integrales de futuras edificaciones.
1.3.1. La Modulación en Arquitectura 1.3.1.1. La sucesión de Fibonacci
Leonardo de Pisa, (hijo –fibode Bonacci, 1170-1250), matemático, conocido, por haber ideado una sucesión de números naturales, sabiendo que cada expresión se corresponde matemáticamente con la sumatoria de los dos que le anteceden: 1, 1, 2, 3, 5, 8, 13, 21, 34, 55, 89, 144, 233, 377, 610, 987, ………, en arquitectura e ingeniería esa sucesión se usa como módulos prefabricados en membranas verticales u horizontales que facilitan la propuesta de los vanos o aberturas, de esta manera no se tendría ningún tipo de excedente en cuanto a materiales.
Figura 8
Proporción Fibonacci.
Fuente 3. http://laproporcionperfecta.blogspot.com/2011/06/numero-de-oro.html
“Ninguna investigación puede considerarse verdadera ciencia, si no
pasa por la demostración matemática” (Leonardo da Vinci).
1.3.1.2. La sucesión de Padovan
Esta sucesión de triángulos podemos usarla en el área de la arquitectura para que nuestros diseños arquitectónicos tengan una secuencia agradable en el proceso creativo siguiendo una relación que gira a favor de las agujas del reloj y se consigue el dibujo esquemático de una caracola logarítmica. Los primeros triángulos que son tres, tienen lado 1. Los siguientes dos, tienen lado 2, y luego sigue la sucesión 3, 4, 5, 7, 9, 12, 16, 21 formando una línea infinita.
Figura 9
Sucesión rítmica de Padovan.
Fuente 4: http://en.wikipedia.org/wiki/Image:Padovan triangles.png).
En este proceso también encontramos otra regla geométrica de la proporción que cumple con ser una formación sencilla pero derivable a esquemas repetitivos y rítmicos: en una secuencia determinada es la suma de los que se anticipan dos y tres lugares antes. Enunciado, 12 = 7 + 5, 16 = 9 + 7. A esta progresión se conmoce con el nombre de la sucesión de Padovan en honra a “Richard Padovan” quien fue el que descubrió los principios y expresiones.
1.3.1.3. El Triángulo de Oro
El triángulo de oro fue analizado por la sociedad desde la edad antigua, y se asocian a lo divino, a lo misterioso y a la seducción. Por tanto, están cargados de simbolismo, no dejando de lado el ocultismo (masones, brujos, conjeturas) sin dejar de lado la religiosidad. “Su número cabalístico es
el tres, porque refiere al misterio de la procreación y consecuencia la vida. El triángulo en la historia tiene un lugar preponderante”. Pitágoras (569 – 475 a.C.) expreso su proposición al invocar que el “cuadrado de la hipotenusa es igual a la suma del cuadrado de los catetos”.
El triángulo isósceles cuenta con características especiales. Siendo el ángulo de arriba de 36° y el de la parte baja forman ambos 72° cada uno. La forma azul resultante, es conocida como un triángulo de raíz de oro. Por lo que, si mantenemos la bisectriz del ángulo de la base obtendremos un conjunto de triángulos girando.
Como resultado, se dibuja una espiral logarítmica simulando a Fibonacci, en ella se puede encontrar en variadas formas tanto animales, vegetales y minerales.
Figura 10
Triangulo como Regla de Oro
Fuente 5: www.google.com/search?q=triangulo+aureo =2ahHbG
1.3.1.4. El Número Áureo
Viene desde la época de los egipcios quienes la utilizaron para la formulación de las medidas en sus construcciones fantásticas, fueron los griegos que aprovecharon esta fórmula aurea para su utilización en sus construcciones y en sus obras de arte. El triángulo es por excelencia una de las mejores figuras geométricas que presentan disposición a la proporcionalidad, ritmo, estabilidad y armonía. Sus cualidades geométricas son insuperables y definen interesantes patrones de uso.
Figura 11
Construcción del triángulo áureo.
Fuente 6. Elaboración propia.
La figura 11, nos muestra la forma como los egipcios planificaron a traves del numero aureo el proceso de dimensionamiento al proyectar la obra de la pirámide de Keops, Egipto que tiene una data (2600 a.C.). La geometría de lo áureo está plasmada en cada una de sus laterales que son formadas por dos medios triángulos áureos: la fineza del trabajo la encontramos en la relación armónica con que cuenta este monumento, uno de los mejores concebidos en la historia antigua.
Figura 12
Pirámide de Keops en Egipto.
Fuente 7: https://www.efe.com/efe/espana/efefuturo/ camara-en-la-piramide-de-keops
1.3.1.5. El Partenón
Otro de los monumentos que fue concebido a través de la raíz de oro
en el arte es el Partenón también construido en Grecia. Tiene una relación armónica de conjunto por su buen estudio de las proporciones que se equidistan entre las columnas. (Chateau, 2015) Referirse a obras como el Partenón en la Época Clásica es descubrir en la historia de la arquitectura la fascinación de muchos arquitectos por las teorías de número y proporción.
Alberti, Palladio y Le Corbusier en el pasado crearon obras de relevancia en nuevos estilos arquitectónicos.
Figura 13
Rectángulo áureo.
Fuente 8: https://www.pinterest.es/pin/709879960004882594/
Figura 14
El Partenón modelo de proporción y ritmo.
Fuente 9: https://historia.nationalgeographic.com.es/a/partenon-gran-templo-atenea_6357
1.3.1.6. El Pentágono Proporcional
La flexibilidad modular del pentágono es asombrosa para su uso en la arquitectura e ingeniería. Se afirma que las cinco diagonales que conforman el pentágono cuentan con el equilibrio proporcional que nos brinda la razón áurea. El trazo de encuentro de las líneas que forman el pentágono divide a
estas en la proporción áurea “media y extrema razón”. El pentágono es una de las figuras más estables y proporcionales debido a que se organiza sobre la base de cinco triángulos.
Figura 15
Base proporcional del Pentágono.
Fuente 10: https://www.alamy.es/foto-estados-unidos-de-america-distrito-de-columbia.
1.3.1.7. El Arqueómetro
En el periodo de la Ilustración, el estudioso francés Saint-Yves d’Alveydre, dejo unas herencias escondidas cuyas reglas procuran esclarecer las génesis referidas de los códigos universales (Carcamo, 2016).
(Las primeras medidas modulares en arquitectura). El Arqueómetro, es un documento relacionado al esoterismo y puede reseñarse a modo de precepto del arte en la antigüedad, autorizo a la comunidad egipcia para que estructuraran su lenguaje, reflexión hacia la religiosidad.
Figura 16 El Arqueómetro
Fuente 11: https://elibro.online/ el-arqueometro-clave-de-todas-lasciencias de-la788476271407/
Es considerado como un arquetipo de sensatez y mesura. Es la herramienta idónea de romper cualquier candado que se interponga a la entrada del conocimiento del mundo. El Arqueómetro tiene un vínculo relacional a la antropometría del Hombre y su entorno cósmico, al emplear la
“Ley de Hermes Trimegisto”: (como es arriba, es abajo). “La composición en el sentido gráfico tiene siete círculos que se dirigen al centro, consta de seis zonas desde afuera hacia el punto central, encerrando doce signos de la astrología planetaria con notas musicales, etc.”.
Asimismo, según la teoría dice: existen dos círculos que lindan con lo externo, el que se acerca más al centro tiene un movimiento a favor del recorrido de las agujas del reloj, y el que está en el externo gira contra reloj.
“Las dos estrellas de David están formadas por 4 triángulos equiláteros de diferentes colores, se integran en este planisferio por medio de 4 elementos de la naturaleza que preconizaba Empédocles de Agrigento”.
(d'Alveydre y Corbí, 1981) explican que el Arqueómetro cuenta con una línea imaginaria, estos a la vez unen triángulos en la orientación este-oeste y define “la línea de las grandes aguas”. Los elementos tierra y agua tienen simbologías distintas. El superior simboliza la vida inmortal terrestre, y el inferior busca la armonía con el universo, partiendo de una transformación personal”. Por otro lado, la arqueometría ayuda a plasmar la armonía en sus construcciones, y la geometría sacra en sus dimensiones, en la simetría de sus alzados comparándolas con la raíz de oro.
La ciencia ingenieril y el arte arquitectural toman al arqueometro como la fuente de sus medidas permitiendo la configuración de formas, identificándolas con una nomenclatura, un gráfico o tonos de diverso color, estableciendo de esta manera las medidas que unen la altura y el ancho de una construcción para poder adaptase a la industria de la construcción en relación con la belleza.
El Arqueómetro tiene una inspiración en el libro escrito por Vitrubio siglo I a.c. Afirma que: “Conviene que sea instruido, hábil en el dibujo, competente en geometría, lector atento de los filósofos, entendido en el arte de la música, documentado en medicina, ilustrado en jurisprudencia, perito en astrología y en los movimientos del cosmos.” Discernimiento que se reúne con el mapa de la arqueometría tratando de “edificar” las artes en todas sus
variantes.
1.3.2. Definición de Arquitectura Sostenible
En la teoría de la arquitectura sostenible encontramos dos categorías importantes: 1) el diseño habitable que se define a partir de la habitabilidad
“es el nivel de adaptación que tienen los individuos a su medio ambiente, evidenciado en el confort espacial, térmico, lumínico, acústico y ventilación adecuada de sus construcciones para lograr la calidad de vida de las personas” y 2) el diseño eficiente sugerido por el arquitecto Luis de Garrido junto y otros, proponen un concepto de Arquitectura sostenible basado en la eficiencia, con los siguientes objetivos:
a) “Optimización de recursos, naturales y artificiales”
b) “Disminución del consumo energético”.
c) “Fomento de fuentes energéticas naturales”.
d) “Disminución de residuos y emisiones”.
e) “Disminución del mantenimiento y costo de los edificios”.
En el proceso encontramos dos teorías complementarias: a) la teoría de las tres “E” y b) la teoría de las tres “R”, que se describe seguidamente:
Figura 17
Teoría de las tres "E".
Figura 18
Teoría de las tres "R".
1.3.3. Vivienda y Sostenibilidad
La vivienda tiene un rol social impactante; la sustentabilidad depende en muchos de la satisfacción de la calidad habitacional de los habitantes de un lugar determinado; reseñamos que “la sostenibilidad no es solo un cliché o una etiqueta sino, la adecuación de alternativas y programas que se confirman como válidos dentro de la realidad sustantiva de un lugar determinado, en este caso la provincia de Huancayo. La sostenibilidad no depende de presupuestos exorbitantes ni modelos a gran escala; tiene que ver con el afianzamiento de la satisfacción de las necesidades primarias de la gente.
Los comportamientos y patrones de vida de la ciudad de Huancayo son determinados y favorables a la disposición de programas para el desarrollo sostenible a partir de los usos habitacionales. Según (Rueda, 2014) “el objetivo global de la sostenibilidad se encuentra hoy más relacionado con la equidad y la convivencialidad a través del mejoramiento y adecuación del hábitat”. La dimensión social va cr eciendo y la necesidad de hábitat es un resultado que confiere singular importancia para las autoridades.
Explica (Rueda, 2014) que “en muchos casos se observa que la pérdida en las condiciones de habitabilidad corre paralela a la mayor insostenibilidad de los sistemas urbanos, considerando éstos en un sentido amplio”. Por otro lado, el (PNUD, 2011) consolida una observación concerniente a que “el desarrollo sostenible implica una mejora de la calidad de vida de los sistemas habitacionales dentro de los límites de los ecosistemas”. Es decir, las dos condiciones para lograr la sostenibilidad son
hábitat y medio ambiente como binomio indivisible para alcanzar el progreso equilibrado.
Conviene anotar del (ICLEI, 2017) al exponer que “el desarrollo sostenible es aquel que ofrece servicios ambientales, sociales y económicos básicos a todos los miembros de una comunidad sin poner en peligro la viabilidad de los entornos naturales, construidos y sociales”, esta apreciación establece la necesidad de construir más viviendas y con mejor calidad buscando sustentar los vínculos sociales y comunitarios (Ruiz Conde, 2011).
Tras delinear conceptos sobre sostenibilidad y su relación con la vivienda, es importante trazar algunos ejes operacionales respecto a los juicios sustantivos de valor tal como lo expresa (Bateson, 2010) al decir que
“una urbe es sostenible cuando los servicios urbanos, las políticas ambientales y los ejes económicos tienen una relación estricta con la forma de vida de todos los miembros de una comunidad”. Esta premisa coincide con los objetivos de la tesis, asimilando las iniciativas y demandas de los pobladores respecto al hábitat y el modo de responder a las amplias necesidades colectivas.
A lo largo de los últimos treinta años, ante el insuficiente proceso de desarrollo habitacional, los recursos usados para obtener vivienda han sido mediante procesos irregulares. El INEI prevé que la expansión poblacional en Huancayo tiende al 23% anual, proyectándose para 2030 en un 35%.
Como resultado, se asume que, dentro del contexto delimitado por la metrópoli de Huancayo “existen 7,602 viviendas en riesgo ya que fueron construidas con materiales de baja calidad, de modo improvisado y sin servicios básicos. Se tiene un estimado del 43.1% de la población que vive inadecuadamente (INEI, 2017).
De acuerdo con (CNUAH, 2012) “La vivienda es aquella
“infraestructura básica con servicios de saneamiento y energía. Adquiere el valor sostenible si además se relaciona con la calidad del medio ambiente, el emplazamiento adecuado dentro de acciones razonables”. La sostenibilidad de una vivienda radica en congregar estrategias específicas, siendo una de ellas el acceso al servicio: “la accesibilidad social, la seguridad, la armonía ambiental y la disposición equilibrada del espacio urbano, atendiendo principalmente a los sectores con mayor vulnerabilidad social y económica”
(BCRP, 2017).
Se entiende por vivienda sostenible a la proposición habitacional que, aparte de compensar la necesidad de albergue, protección, privacidad y agrupamiento, tenga la posibilidad de “concertar y encargar alternativas materiales y constructivas dentro del contexto, teniendo en cuenta las insuficiencias de los pobladores dentro de parámetros subjetivos e influenciables que puedan esencialmente relacionarse con el espíritu colectivo, respetando los derechos individuales, supra-personales y sociales”
(Rueda, 2014).
En su texto sobre calidad de vida urbana y vivienda, Bateson (201o) explica que la calidad de vida empieza en casa y se complementa en el espacio público dándose como categoría compleja y multifactorial, sobre la cual se deben desplegar el conjunto de políticas y programas si es que se quiere lograr una construcción eficiente” (Bateson, 2010). Para Brown (2011) esta condición es reemplazada por la rentabilidad, la gestión inmobiliaria y la anulación de principios creativos, tipológicos, tectónicos, reduciendo las propuestas al diseño de “cajas de cerrillas con puertas y ventanas totalmente deshumanizadas”.
Desde otra perspectiva (Anderson, 2008) asevera que “la capacidad monetaria es uno de los principales perjuicios cuando se trata de abordar la sostenibilidad urbana”. Esta expresión es evidente en el sentido que, una de las barreras para resolver la necesidad habitacional de la población es el aspecto financiero de ese modo las personas “de modo informal se ve en la obligación de procurarse de una morada ya que las dificultades hipotecarias y financieras prexistentes para la adquisición de una vivienda digna no permiten otra alternativa” (CEPAL, 2011).
Cabe resaltar que cuando los indicadores de pobreza urbana son superiores al rango permisible de la gente dentro de una ciudad, las oportunidades para la lograr la sostenibilidad se reducen considerablemente.
La sostenibilidad depende de varios parámetros e indicadores que se deben cumplir, siendo que el 47% de estos estándares tienen relación con la calidad de la vivienda y la condición de los servicios. “La sostenibilidad habitacional se garantiza con la satisfacción individual, la apropiación, el bienestar y la permanencia” (Anderson, 2008).
1.3.3.1. Tipos de Vivienda
Es significativo reflexionar que, dentro del ámbito de la edificación habitacional posmoderna preexisten arquetipos de vivienda sostenible que van asentándose dentro del contexto urbano. Las peculiaridades primordiales que emplean tales modelos principalmente consisten en lo siguiente: la condición bioclimática, el racionamiento de energía, el uso de energías renovables, la posibilidad de prefabricación y el uso de materiales ecoeficientes. Sin embargo estas cualidades representan costos elevados en instalación y disposición.
Lo que se busca dentro de la construcción habitacional es abarcar más posibilidades de accesibilidad con eficiencia por lo que es imperativo entender la necesidad de “transformación de los sistemas y modelos habitacionales insostenibles”
(Aravena, 2012). La condición fundamental consiste en lograr resolver las demandas extensibles entre tecnología, medio ambiente y sociedad, todo esto a través de una edificación responsable con el mantenimiento de los recursos para la satisfacción para los usuarios” (Gestión, 2020). El carácter de una vivienda sostenible depende en gran medida de los programas sociales y económicos asociados a ella, así como los intereses revertidos por parte de la sociedad.
a) Vivienda Sostenible. Prototipos desarrollados en países viables con el concepto que “la vivienda debe desarrollarse según el compromiso ético y social con el medio ambiente, a través de la inversión y mejoramiento de procesos avanzados de diseño” (Hurtado, 2016).
Para el caso se suele utilizar materiales ecoeficientes, energías renovables, paneles solares, e instalaciones cuyo costo promedio por metro cuadrado es de 300 euros, situación que es prometedora en países posindustriales.
b) Vivienda Modular. Debido a diversos procesos de experimentación en vivienda, se llegó a la conclusión que, la alternativa serializada, prefabricada y debidamente modulada es válida. Algunas acciones se dieron dentro del ámbito regional de Perú, abordando aspectos de tecnología trasferible y recursos disponibles. El Instituto Nacional de Investigación de Vivienda del Perú (ININVI), en 1991 empezó a
estudiar prototipos “socialmente accesibles y sostenibles en el tiempo”.
c) Vivienda Eco experimental. A través de la experimentación de un prototipo de vivienda básica, los alumnos del posgrado de Tecnología III del departamento de Arquitectura de la Escuela Técnica Superior de Madrid, estudiaron una síntesis de vivienda con “carácter integrador entre las
d) nuevas posibilidades tecnológicas y tradicionales” (ETSAM, 2015).
Aunque se encuentra en experimentación, existe la capacidad de incorporación en contextos intermedios como Latinoamérica.
e) Vivienda Alternativa. De acuerdo con la “iniciativa para una arquitectura y un urbanismo sostenible” expuesta en la Universidad Nacional de Colombia, se desarrollaron prototipos experimentales de vivienda de baja tecnología y bajo costo, con el uso de materiales del lugar siguiendo un patrón modular (CEDHA, 2017). El énfasis puesto en el diseño tiene que ver con el contraste e integración entre lugar, economía y cultura. El costo promedio es para el caso de Perú de S/.
239.80 Soles.
1.3.4. La Prefabricación
La prefabricación es un proceso que se empezó a desarrollar a fines de los años 60 (Cruz y Solano, 2011) como un procedimiento e impulso para la elaboración de elementos que se utilizaran en una construcción pasando del diseño y creación de elementos y subelementos que son producidos en serie en un taller distante a la construcción final, (pudiendo prepararse in situ) luego son trasladadas a su ubicación final para su montaje, de manera simple, conveniente y sin mucho esfuerzo.
1.3.5. Modulación y Módulo 1.3.5.1. Modulación y Módulo
Se entiende por módulo a una entidad pequeña que ordena un sistema mayor dándole una forma determinada. Matemáticamente nos estaríamos refiriendo al múltiplo, por lo que podemos afirmar que se multiplican. La unión de varios módulos hace que la estructura mantenga entre sí las partes de un todo para lograr la unidad.
Cada sistema mantiene su individualidad, que pueden ir en constante
crecimiento de acuerdo con las necesidades de uso. La representación modular consiste en que cada unidad dentro de una edificación conforma y establece sus medidas las que al unirse hacen una totalidad arquitectónica (Serrano, 2008).
Fue, Le Corbusier quien retomaría la teoría pitagórica de la modulación. En 1948, el arquitecto “Charles-Édouard Jeanneret Gris” más conocido como Le Corbusier–, publico dos de sus famosas obras tituladas
“El modulor”, posteriormente “El modulor II” (1953). En las obras, Le Corbusier difundió la investigación trascendental que había conseguido siendo un aporte para la arquitectura e ingeniería a nivel global, otros iluminados como Da Vinci y León Battista Alberti también estaban tras el encuentro entre el hombre con la naturaleza en relación con la matemática.
Figura 19
El Modulor y la conformación del cuerpo.
Fuente 12: https://www.archdaily.pe/pe/902225/sobre-la-dislocacion-del-cuerpo.htm
1.3.5.2. Proceso de Construcción Modular
El proceso de la construcción modular es que la edificación como premisa, es instalada no en el lugar donde se produce los módulos, con estrictas medidas de seguridad y control de la calidad; se usa materiales que están permitidos bajo ciertas normas de construcción, reglas y leyes como si fuese una edificación ahorrando tiempo y dinero. Las construcciones son elaboradas con el sistema modular y se van apilando una a una en el lugar que le corresponda, creando la sensación de movimiento en toda su altura (Gasser, 2012).
